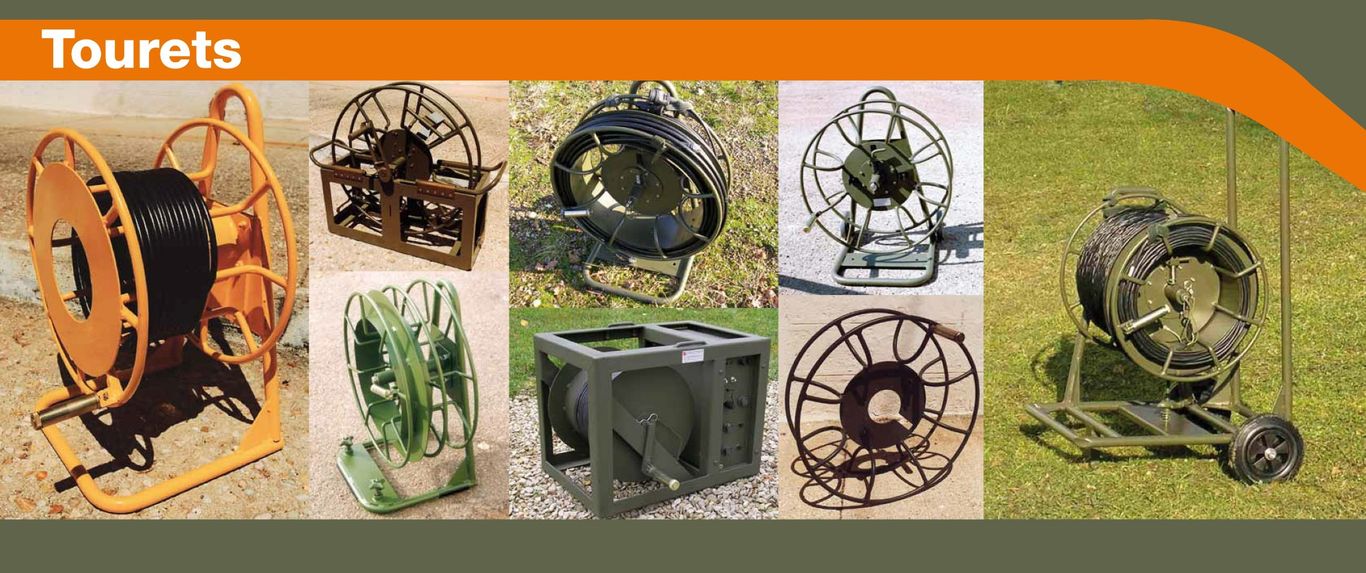

. TOURETS - ENROULEURS - DEROULEURS DE CABLES

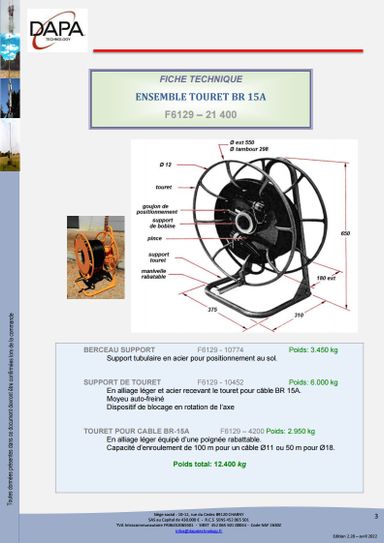

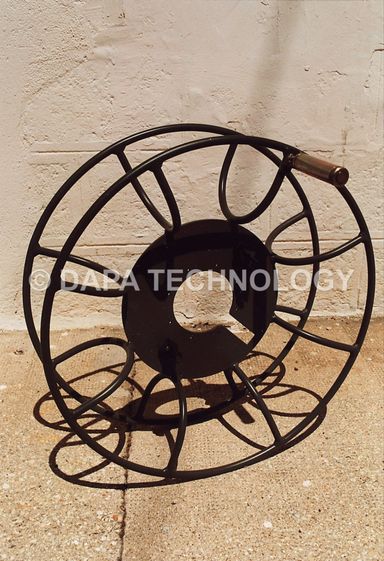

- ENSEMBLE TOURET BR 15A

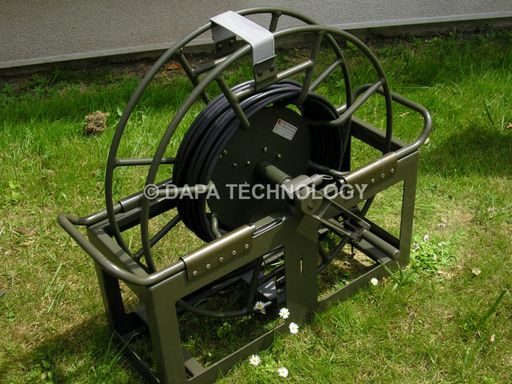

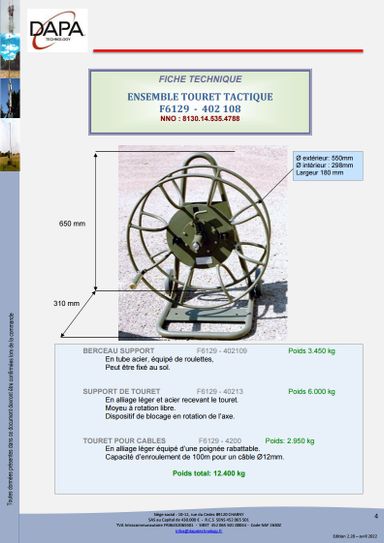

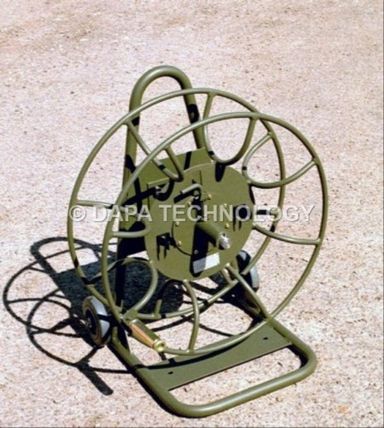

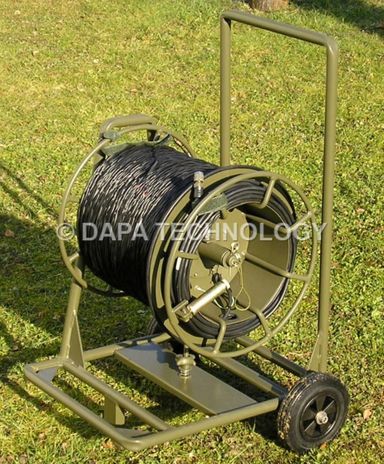

- ENSEMBLE TOURET TACTIQUE F6129-402108

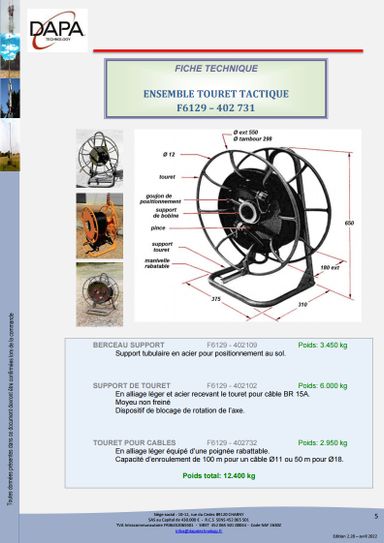

- ENSEMBLE TOURET TACTIQUE F6129–402731

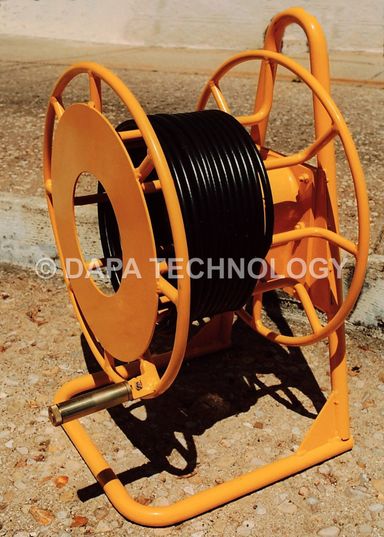

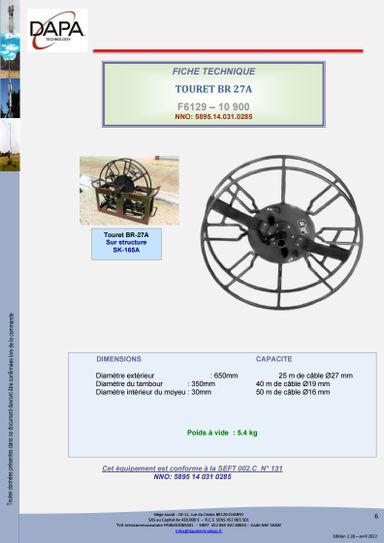

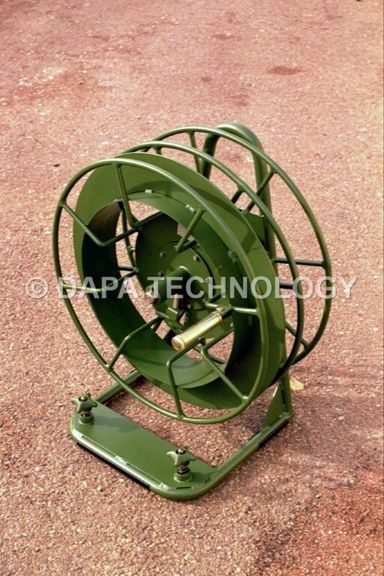

- TOURET BR 27A

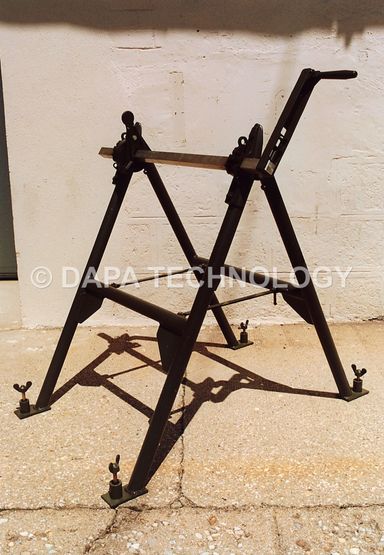

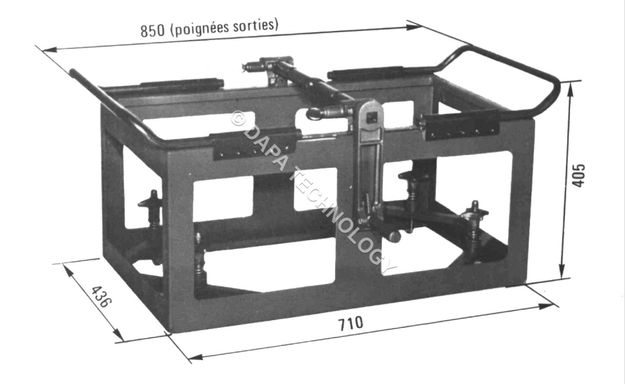

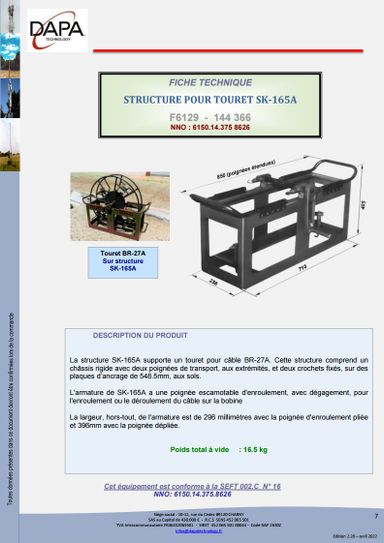

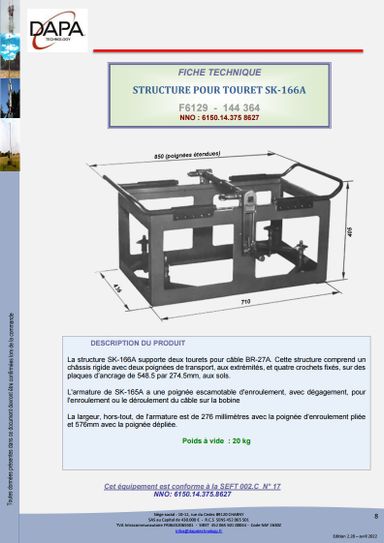

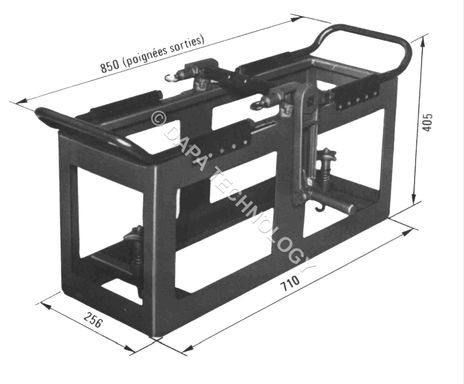

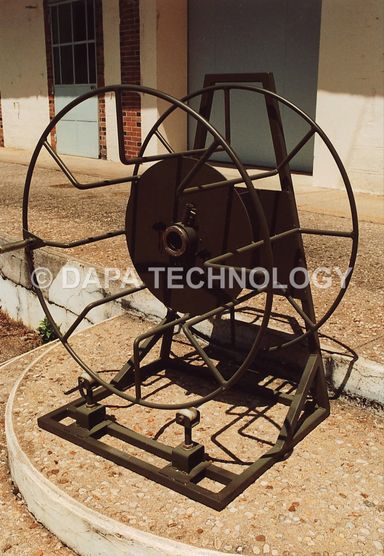

- STRUCTURE POUR TOURET SK-165A
- STRUCTURE POUR TOURET SK-166A

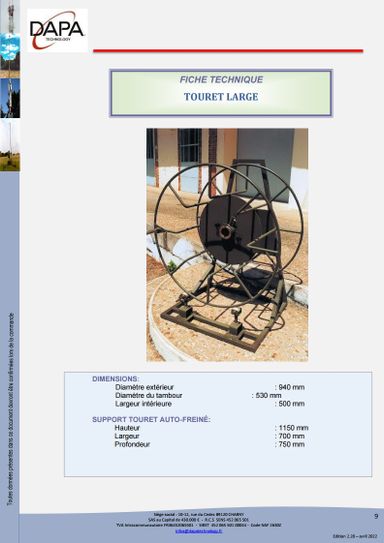

- TOURET LARGE
- DEROULEUR CE 11-Fr

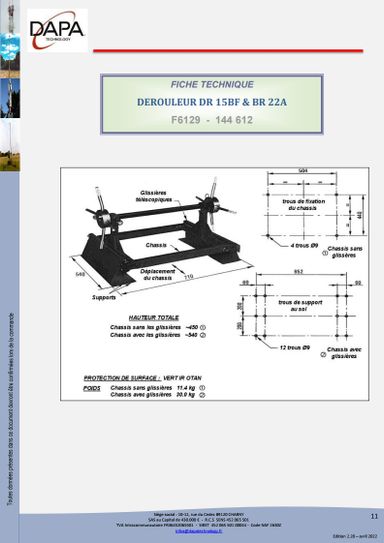

- DEROULEUR DR 15BF & BR22A

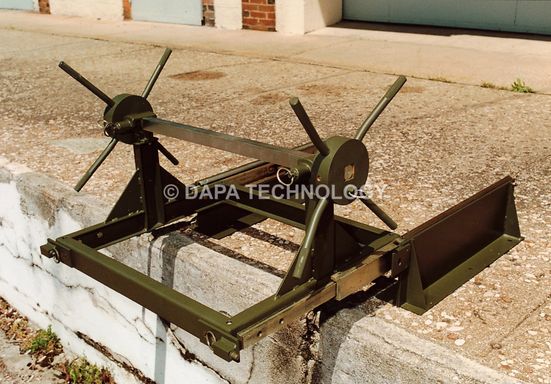

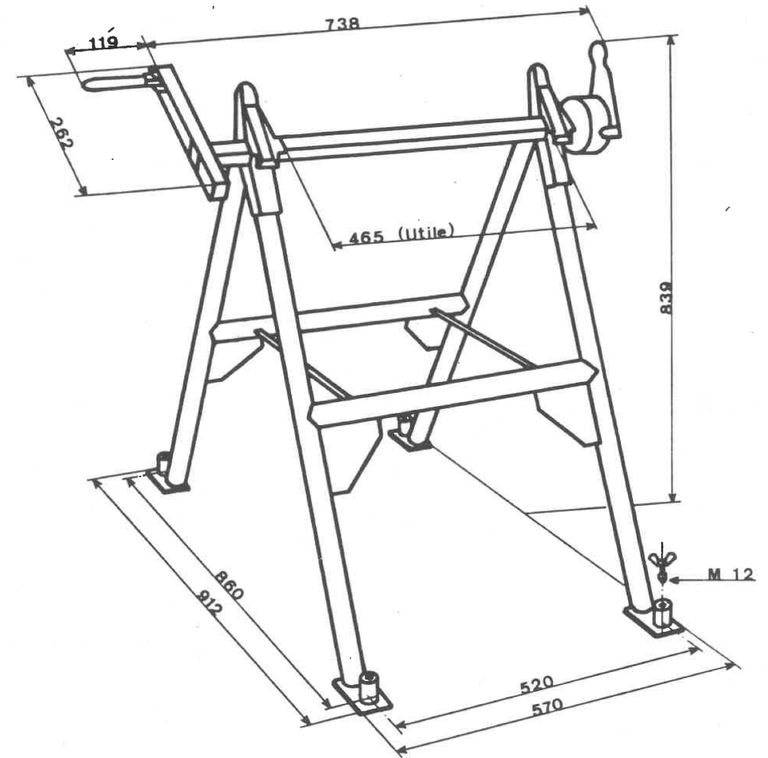

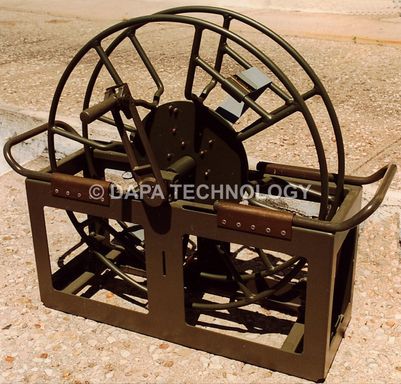

DEROULEUSE RL-31 Fr
DESCRIPTION
La dérouleuse RL-31 Fr JARDILLIER réalisé en alliage léger, permet l'enroulement et le déroulement de câbles sur bobines.
Constitution de l'ensemble :
- 1 bâti support : réalisé en deux parties reliées entre elles par articulations en bronze, permettant une position litière. 4 vis papillon permettent la fixation au sol.
- 1 axe carré : de 25mm destiné à recevoir les bobines et maintenu sur le bâti par 2 verrous à ressorts.
- 1 frein : constitué d'un boitier renfermant la mécanisme (disques et rondelles).
-1 manivelle : à poignée escamotable, permet l'enroulement et le déroulement de câbles sur bobines.
L'ensemble est traité de façon à résister à la corrosion.
CARACTERISTIQUES TECHNIQUES
-Poids à vide : 13 kg.
- Dimensions hors tout :
H : 840 mm
L : 940 mm
l : 860 (manivelle dépliée)
740 (manivelle repliée)
UTILISATION
Cette dérouleuse peut être utilisée :
- verticalement, au sol ou sur plateau d'un véhicule.
- en litière pour déplacement par deux porteurs
La dérouleuse RL-31 Fr permet l'enroulement et le déroulement de :
-Câble léger KL4 : 1600m sur bobine DR-4 ou BR-1-A
2x1600m sur bobine BR-1A
3200m sur bobine DR-5-FR
-Câble léger de campagne KC-5 :
1000m sans connecteur sur bobine DR-5-FR
1000m avec connecteur sur bobine DR-5-FR/1
-Câble à 1 quarte KQ1-A : 250m sur bobine BR-2A
-Câble à 1 quarte CX-1065/G : 400m sur bobine DR-15-B FR

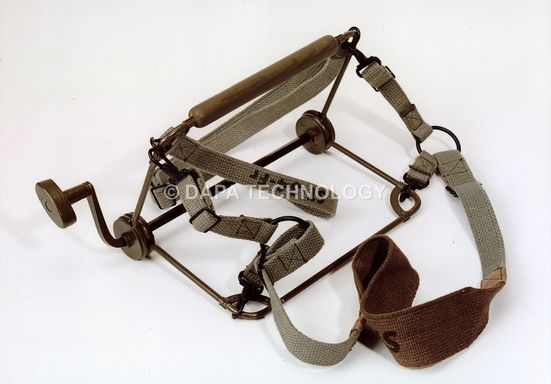

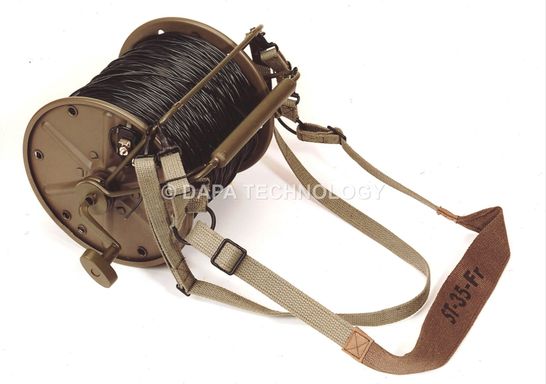

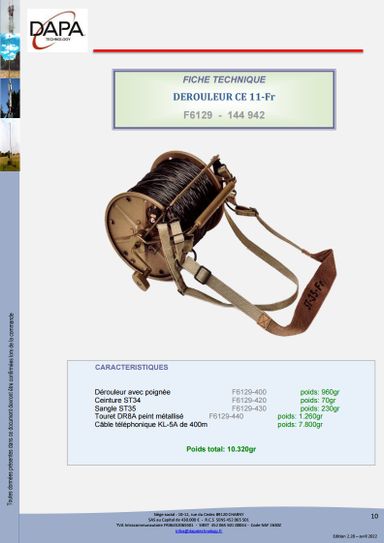

DEROULEUR CE-11-Fr
NNO : 3895 14 409 4599
Réf : 144942N2
DESCRIPTION
L'ensemble d'un poids total de 9,65 kg comprend :
- 1 dérouleur avec manivelle RL 39A N° 21518 référence : 400 poids : 960 g.
- 1 courroie porte combiné ST 33 N° 796-2 référence : 410 poids : 30 g
- 1 ceinture de taille ST 34 N° 797-2 référence : 420 poids : 70 g
- 1 bretelle de suspension ST 35 N° 104-6 référence : 430 poids : 225 g
- 1 bobine métalligue DR 8 A SEFT 106330/1/3 référence : 440 poids : 1,260 kg
avec 400 mètres de câble KL5 référence : 450 poids : 7,400 kg
- 1 combiné électromagnétique SEA type : F-PP-1A poids : 950 g
L'appareil de déroulement peut être livré sans combiné et sans câble, il comprend alors :
- 1 dérouleur avec manivelle référence : 400 poids : 960 g
- 1 ceinture de taille ST 34 référence : 420 poids : 70 g
- 1 bretelle de suspension ST 35 référence : 430 poids : 225 g
- 1 bobine métallique DR8 A référence : 440 poids : 1,260 kg
Cette ensemble constitue ainsi un appareil pour le déroulement de câbles divers.

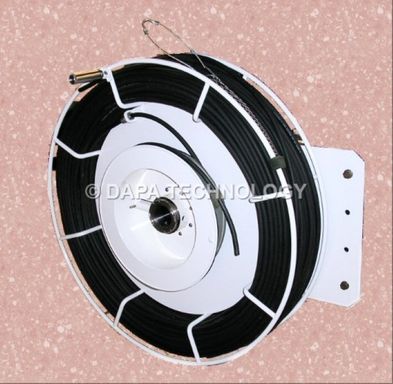

TOURET BR-17 A Réf : 45.151 et 310 780
DESCRIPTION
Réalisé en acier zingué et peint avec 2 couches de peinture vert IR OTAN C 24 X 5
Dimensions : diamètre extérieur 840mm, largeur 130 mm
Poids : 15,3 kg.
Diamètre départ d'enroulement 400 mm
Capacité d'enroulement : 2 compartiments pour 60 mètres de câbles diamètre 20 mm
Ce touret permet par exemple le stockage de :
- 1 cordon énergie KD 1231 A
- 1 cordon télécommande KD 1233 A
- 1 amorce énergie KD 1238 A

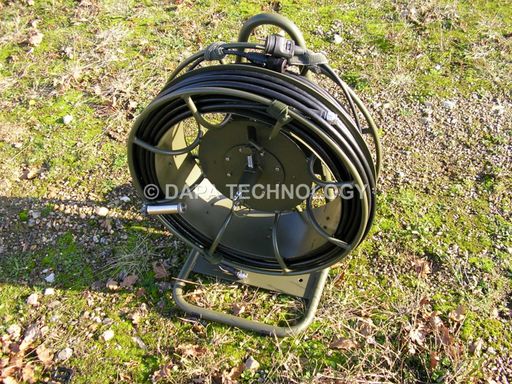

TOURET BR-15 A Réf : 4200 & 133084
N° OTAN : 5820 14 238 9520
Dimensions :
Ø extérieur : 550 mm
Ø intérieur : 298 mm
LARG : 180 mm
LARG avec poignée repliée : 212 mm
POIDS : 2,950 Kg
Caractéristiques :
Capacité d'enroulement
Exemple : Câble Ø 11 = 100 m / Ø 14 = 95 m /Ø 18 = 50 m
- 4 pinces de fixation pour connecteurs sont prévues de part et d'autre du flasque
- pour fixation et déroulement utiliser le support 10 452
Protection :
- Touret : Alodine, peinture à la demande
- Poignée : cadmiée bichromatée

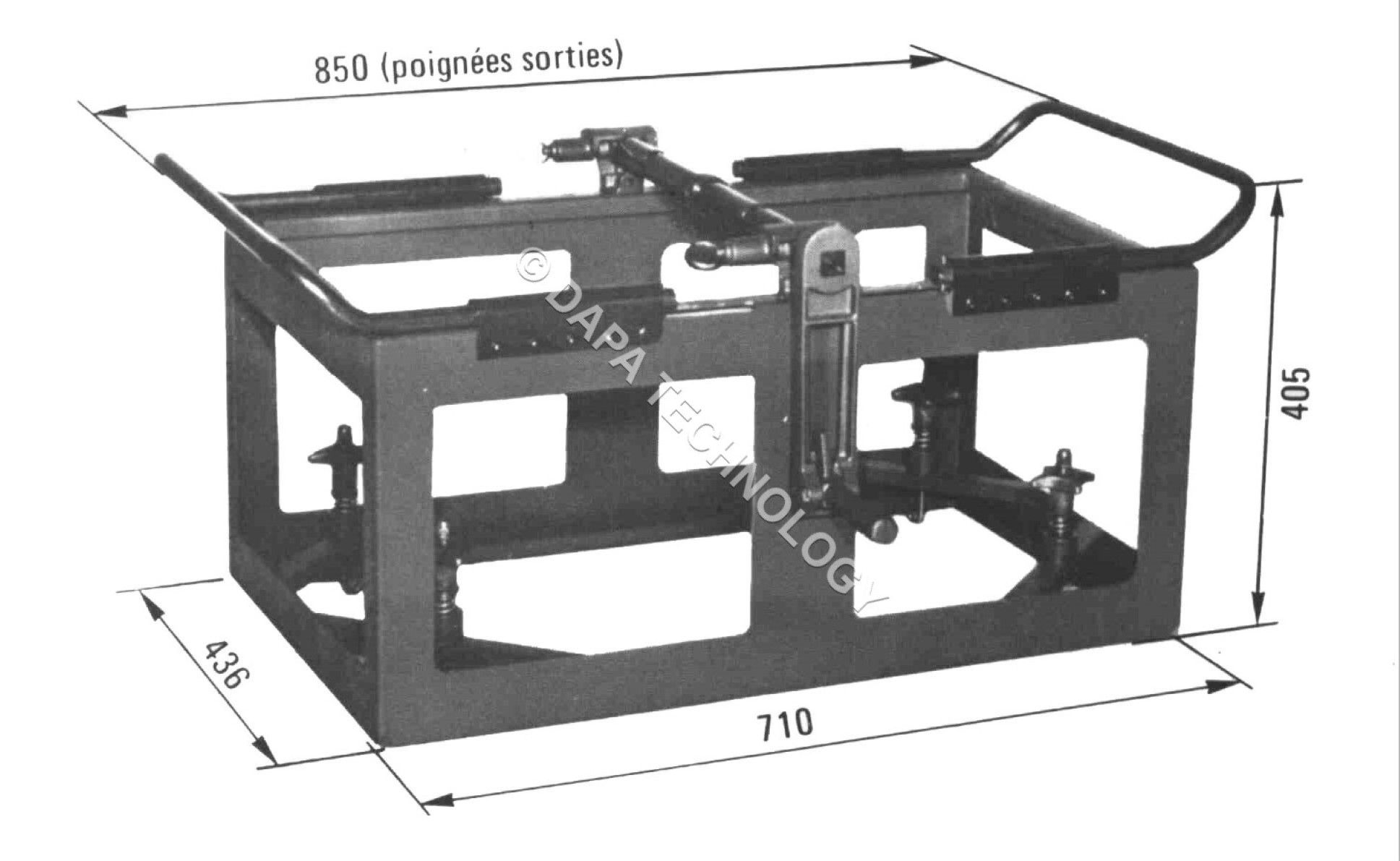

BERCEAU SUPPORT DE TOURET Réf : 10774
DESCRIPTION
Ce berceau permet la fixation du support de touret réf. 10452, pour utilisation des tourets 4200 - 10790 - 10950 ...
ENSEMBLE TOURET Réf : 21.400
Réf. 10774 A. Berceau support en tube acier permettant la fixation de l'ensemble au sol. Eventuellement des roulettes peuvent être prévues pour la manutention. Poids : 9,400 kg.
Réf. 10452 B. Support de Touret en alliage léger et acier recevant le touret. Ce sous-ensemble possède un moyeu muni d'un doigt de positionnement assurant les fonctions suivantes :
1 - La mise en place du Touret sur l'axe.
2 - La rotation freinée par un ensemble de 8 patins. Dans cette position le Touret ne peut sortir de l'axe.
3 - L'immobilisation du Touret sur l'axe.
Poids : 5,850 kg.
Réf. 4200 C. Touret BR-15A en alliage léger
Dimensions : diamètre extérieur 550mm, largeur 215 mm.
Diamètre départ d'enroulement 298mm.
Capacité d'enroulement : 100m, câble Ø 11 // 50m, câble Ø 18.
Sur chaque flasque 2 pinces permettent la fixation des connecteurs.
Une poignée rabattable permet d'effectuer la rotation du Touret.
Poids : 2,950 kg.
--------------------------------------------------------
Poids total : 18,200 kg.
ENSEMBLE TOURET - MOYEU
Réf : 145693
Composée de :
- Touret Réf : 10791
- Moyeu Réf : 4280
Dimensions :
- Long. hors tout :
- Larg. hors tout : 311 mm
- Hauteur hors tout : Diam. 550 mm
- Poids : 6 Kg ( à vide)
Caractéristiques :
- Diam. extérieur : 550 mm
- Diam. enroulement : 298 mm
- Capacité d'enroulement / Câble multibrins : 18% - 100 m
Protection :
- anti corrosion + finition
ENSEMBLE TOURET - MOYEU
Réf : 145698
Composée de :
- Touret Rep.1
- Moyeu Réf : 4280
Dimensions :
- Long. hors tout :
- Larg. hors tout : 532 mm
- Hauteur hors tout : Diam. 940 mm
- Poids : 6 Kg ( à vide)
Caractéristiques :
- Diam. extérieur : 940 mm
- Diam. enroulement : 540 mm
- Capacité d'enroulement 200m / Câble multibrins : Diam 15mm²
Protection :
- anti corrosion + finition
TOURET Réf : 10791
Dimensions :
Ø extérieur : 550 mm
Ø intérieur : 298 mm
LARG : 280 mm
LARG avec poignée repliée : 311 mm
POIDS : 4,700 Kg
Caractéristiques :
Capacité d'enroulement
Exemple : Câble Ø 11 = 250 m / Ø 14 = 150 m /Ø 18 = 100 m
- 4 pinces de fixation pour connecteurs sont prévues de part et d'autre du flasque
- pour fixation et déroulement utiliser le support 10 452
Protection :
- Touret : Alodine, peinture à la demande
- Poignée : cadmiée bichromatée
TOURET Réf : 10950
Dimensions :
Ø extérieur : 450 mm
Ø intérieur : 274 mm
LARG : 280 mm
LARG avec poignée repliée : 311 mm
POIDS : 3,500 Kg (Matière AG5)
Caractéristiques :
Capacité d'enroulement
Exemple : Câble Ø 11 = 165 m / Ø 14 = 110 m /Ø 18 = 55 m
- Le disque soudé à l'avant du touret, permet le logement d'une amorce de câble
- pour fixation et déroulement utiliser le support 10 452
Protection :
- Touret : Alodine, peinture à la demande
- Poignée : cadmiée bichromatée
HOUSSE DE PROTECTION Réf : 111286
Dimensions :
Longueur : 550 mm
Largeur : 185 mm
Matière : Tissus enduit PVC
Caractéristiques :
Housse de protection du touret BR 15A - Réf. 133084
SUPPORT MOYEU DE TOURET Réf : 20825
Dimensions :
Longueur : 177 mm
Largeur : 175 mm
Hauteur : 210 mm
Poids : 4,5 Kg
Caractéristiques :
Support comprenant une fonderie en alliage léger, un axe, un système de ferrage avec patins en Ferod.
ENSEMBLE TOURET - MOYEU
Réf : 145 100
Composée de :
- Touret alu
ASG Diam. : 16
Diam. extérieur : 600 mm
Diam. enroulement : 400 mm
- Berceau tube acier carré 30x30x2
Hauteur : 950 mm
Largeur : 560 mm
Profondeur : 570 mm
- Capacité
Exemple d'enroulement : câble diam. 10mm² --> longueur 200 m
ENSEMBLE TOURET AVEC SUPPORT
Réf : 145230
Dimensions :
Hauteur : 1420 mm
Largeur : 1435 mm
Profondeur : 822 mm
ENSEMBLE TOURET AVEC SUPPORT
Réf : 145235
Dimensions :
Hauteur : 2020 mm
Largeur : 2035 mm
Profondeur : 570 mm
ENSEMBLE TOURET MONTE
Réf : 145699
Composition :
Rep.1 : Plateau avec roulettes
Rep.2 : Berceau support en tube acier carré 30x30x2
Rep.3 : Support de moyeu 20825
Rep.4 : Ensemble touret moyeu : 145698
Dimensions :
Longueur : 900 mm
Largeur : 760 mm
Hauteur : 1300 mm
ENSEMBLE TOURET MONTE
Réf : 145692
Composition :
Rep.1 : Plateau avec roulettes
Rep.2 : Berceau support 10774
Rep.3 : Support de moyeu 20825
Rep.4 : Ensemble touret moyeu : 145693
Dimensions :
Longueur : 500 mm
Largeur : 375 mm
Hauteur : 800 mm
Poids : 15 kg
