. ANTENNES VHF DIVERSES

ANTENNE SPIRALE DE LA SERIE 001500 (150-170 MHz ou 170-195 MHz ou 192-216 MHz)

Antenne "dièdre simplifiée" entièrement réalisée en acier galvanisé.

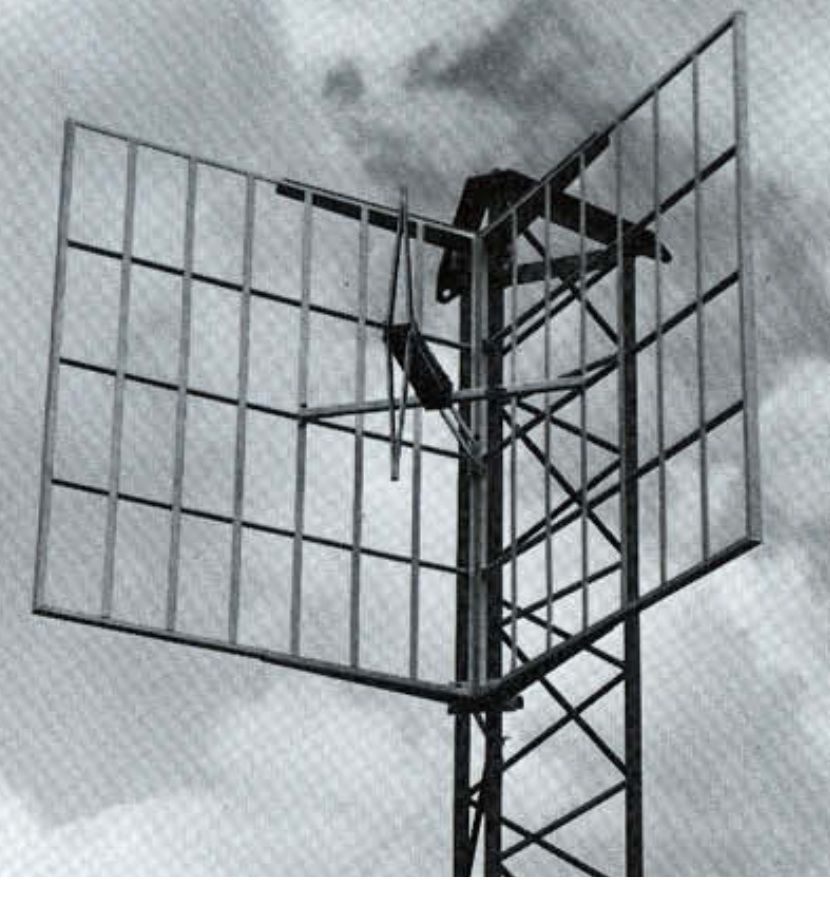

Photo de l'antenne 001500 en exploitation.

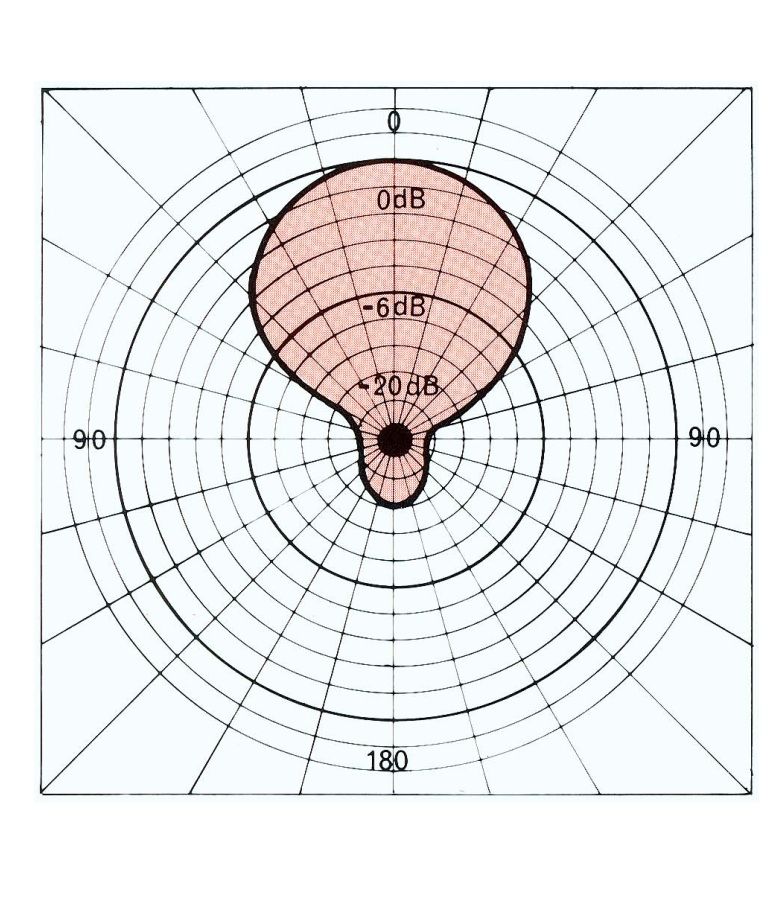

Diagramme de rayonnement dans le plan E.

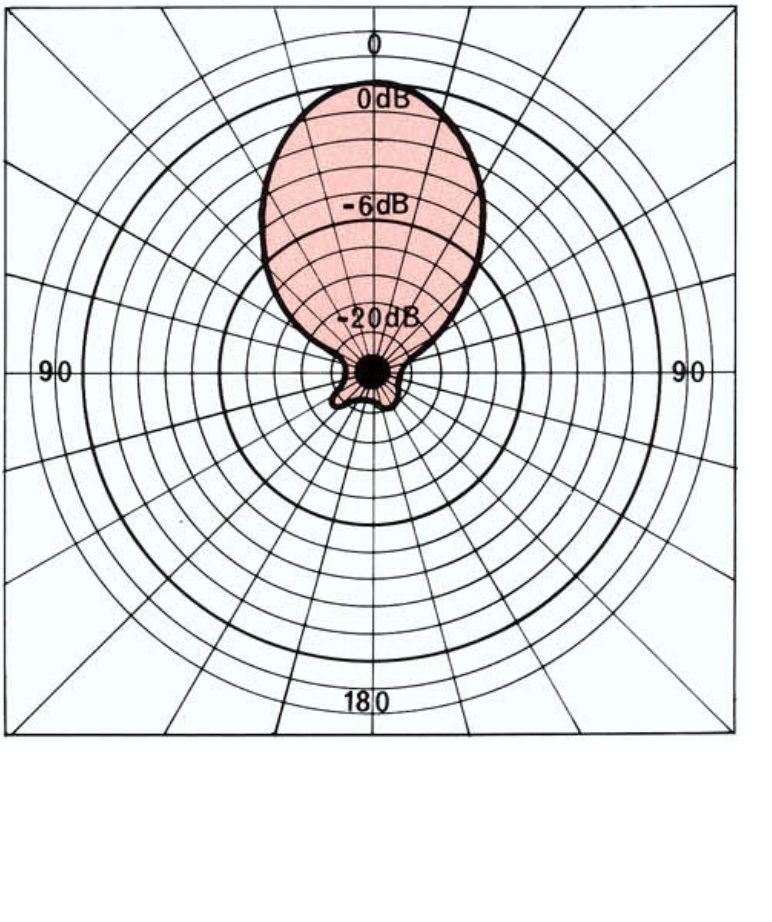

Diagramme de rayonnement dans le plan H.

Caractéristiques radioélectriques :

Bandes de fréquences : 150 - 170 MHz ou 170 - 195 MHz ou 192 - 216 MHz

Impédance : 50 Ω

VSWR : ≤ 1.5:1

Polarisation : Horizontale ou verticale

Gain : 10,5 dB/iso

Diagrammes de rayonnement : voir figures

- Ouverture à -3dB dans le plan E : 60°

- Ouverture à -3dB dans le plan H : 60°

Rapport AV/AR : ≥ 20 dB

Caractéristiques mécaniques :

Encombrement hors tout : 1500 x 1300 x 800 mm

Poids : 35 kg

Matériaux :

- Réflecteur : Acier galvanisé et peint sur option

- Dipôle et dispositif d'alimentation : Acier inoxydable et polypropylène

ANTENNE A PERIODICITE LOGARITMIQUE DE LA SERIE 004000 (135-270 MHz)

Antenne "dièdre simplifiée" entièrement réalisée en acier galvanisé.

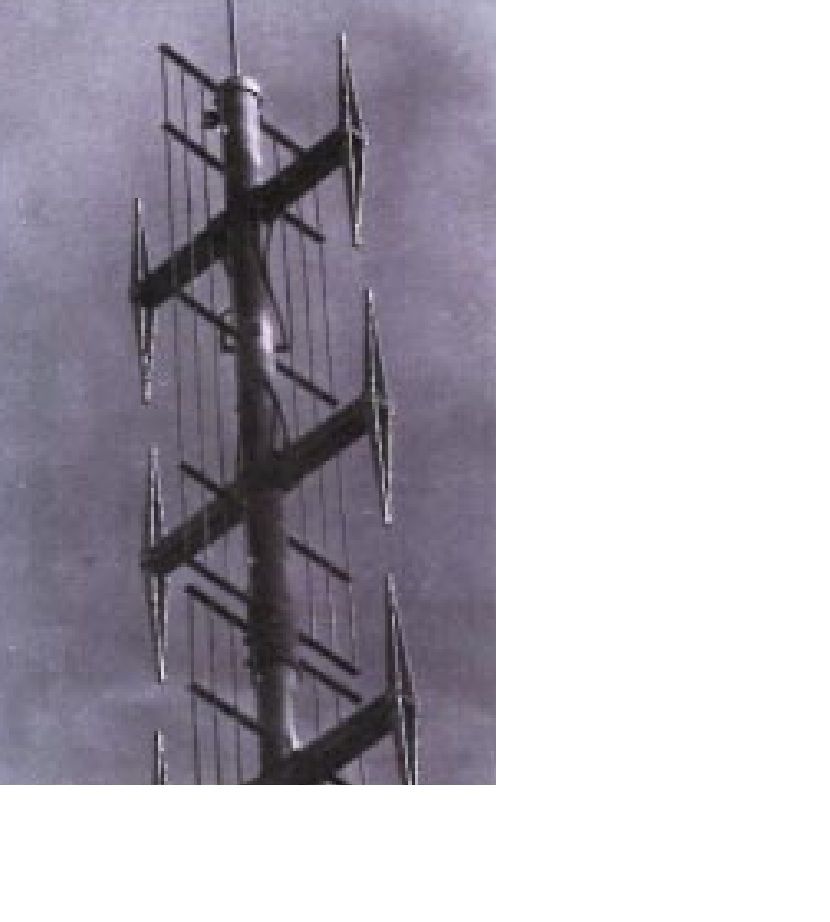

Photo de l'antenne à périodicité logarithmique de la série 004000

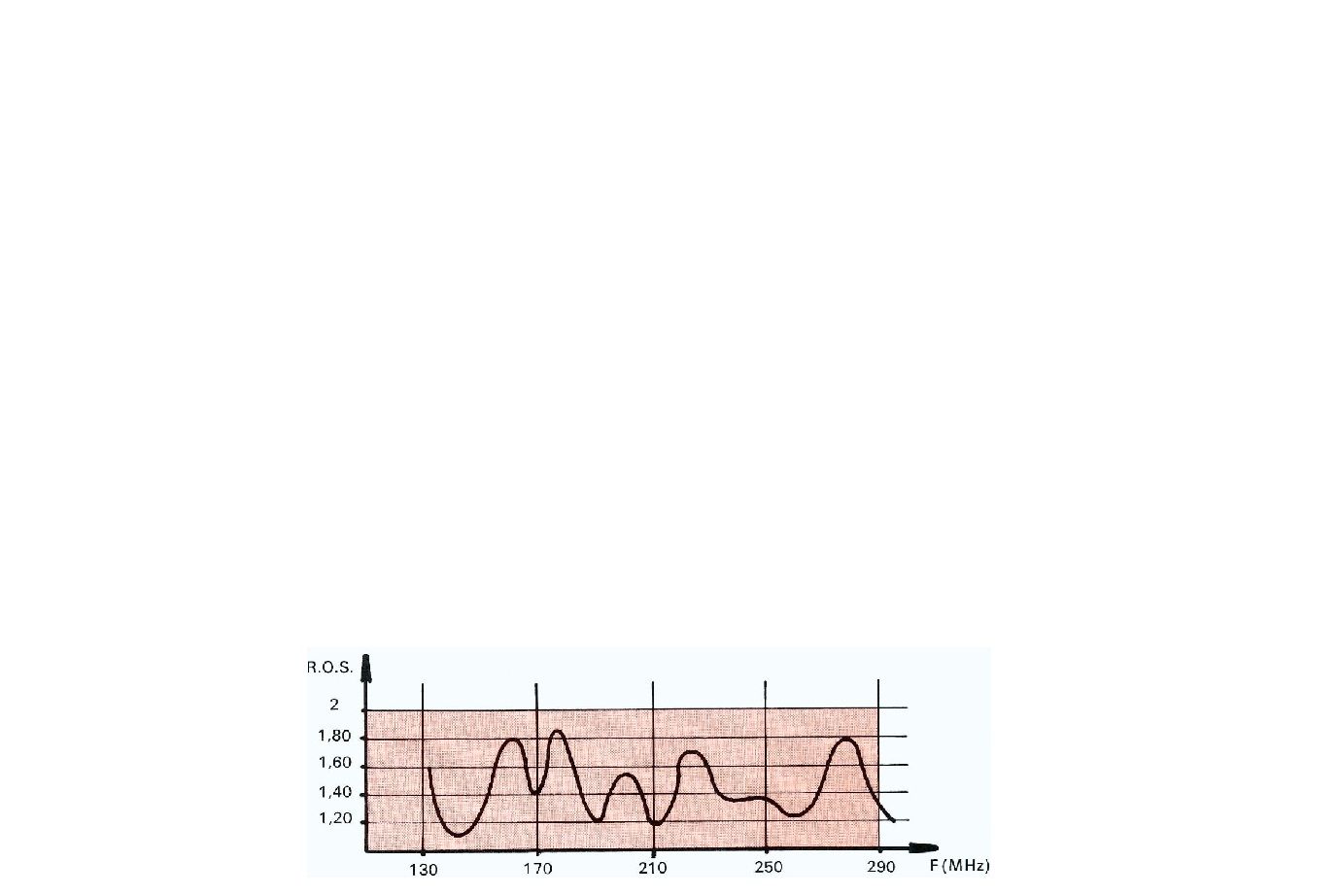

Courbe de ROS typique.

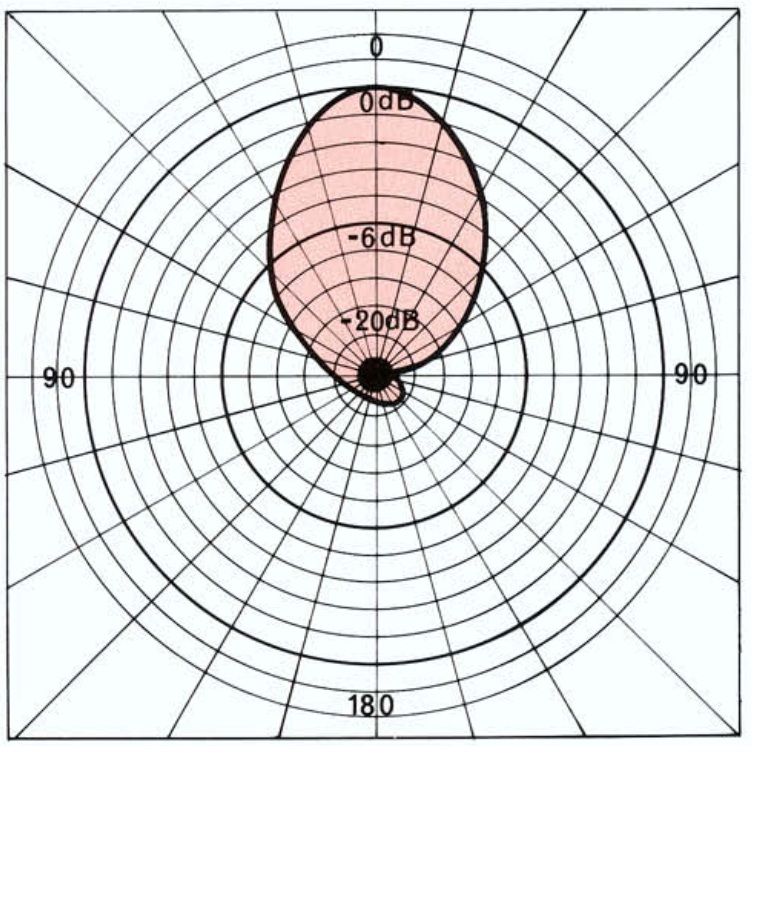

Diagramme de rayonnement dans le plan H.

Diagramme de rayonnement dans le plan E.

Caractéristiques radioélectriques :

Bandes de fréquences : 135-270 MHz

Impédance : 50 Ω

VSWR : ≤ 2:1

Polarisation : Horizontale ou verticale

Gain : 8,5 dB/iso

Diagrammes de rayonnement :

- Ouverture à -3dB dans le plan E : voir fig.

- Ouverture à -3dB dans le plan H : voir fig.

Rapport AV/AR : ≥ 16 dB

Connecteur d'entrée : Type "N"

Caractéristiques mécaniques :

Longueur totale : 2 m

Envergure : 1.15 m

Poids : 25 kg

Matériaux : Acier inoxydable

Vent admissible : 160 km/h

ANTENNE MODULE VHF DE LA SERIE 002742 (150-174 MHz ou 190-225 MHz)

Antenne module VHF entièrement réalisée en acier inoxydable.

Constituée principalement d'un mât support, d'un réflecteur et de 4 dipôles disposés dos à dos.

Module VHF en exploitation.

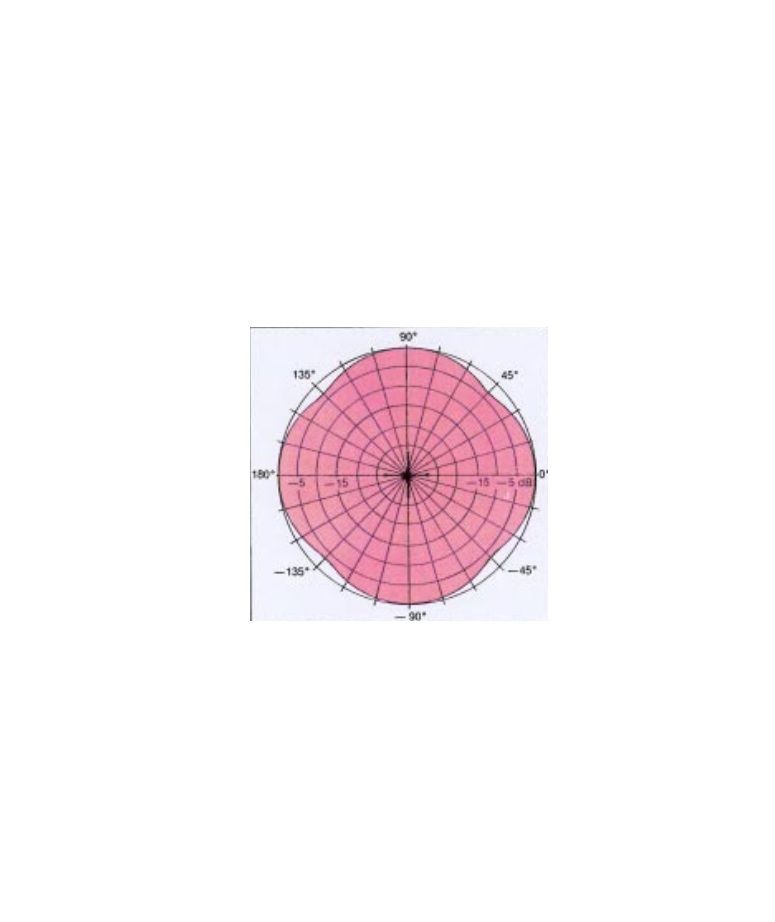

Diagramme de rayonnement dans le plan horizontal

Caractéristiques radioélectriques :

Bandes de fréquences : 150-174 MHz ou 190-225 MHz

Impédance : 50 Ω

VSWR : ≤ 1.3:1

Polarisation : Verticale

Puissance admissible : 2KW crête

Gain : 3,5 dBi

Ouverture à -3 dB : plan H Omni à ± 1,5 dB

Caractéristiques mécaniques :

Hauteur : 1200 mm

Poids : 30 kg

Vitesse de vent admissible : < 200 km/h

Connecteur d'entrée : 7/8" standard EIA

Matériaux :

- Mât : Acier galvanisé

- Dipôle et dispositif d'alimentation : Acier inoxydable et polypropylène

Pointe parafoudre (option)

Descente de terre (option)
