. ANTENNES UHF DIVERSES

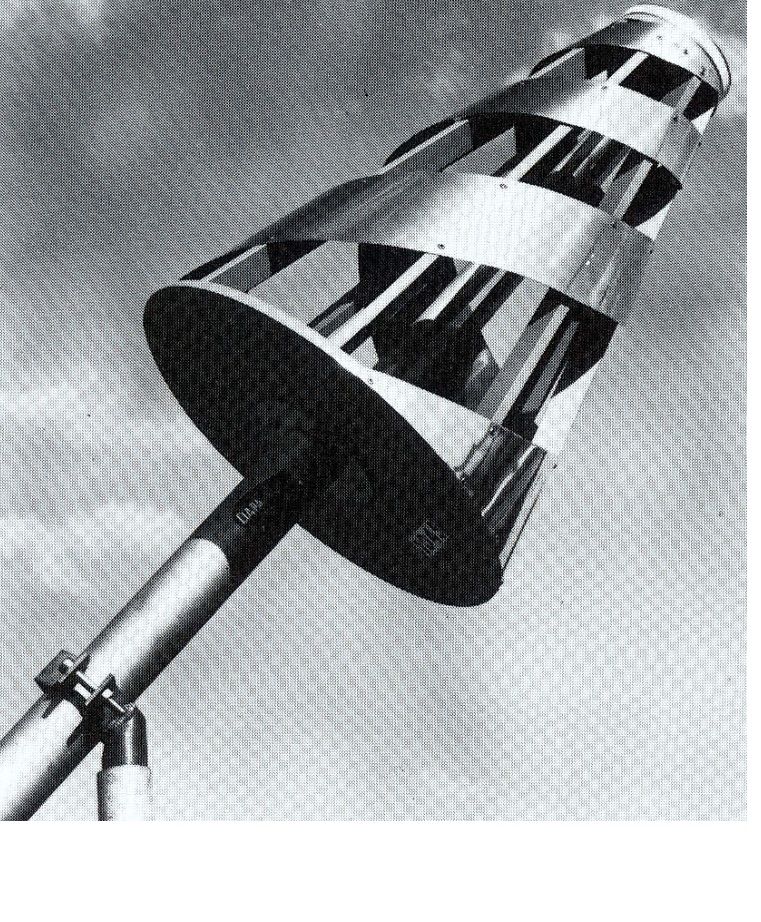

ANTENNE SPIRALE DE LA SERIE 007120
Antenne directive à large bande fonctionnant en polarisation circulaire avec un encombrement et un poids réduits.
Caractéristiques radioélectriques :
Bande de fréquences : 400 - 450 MHz
Impédance : 50 Ω

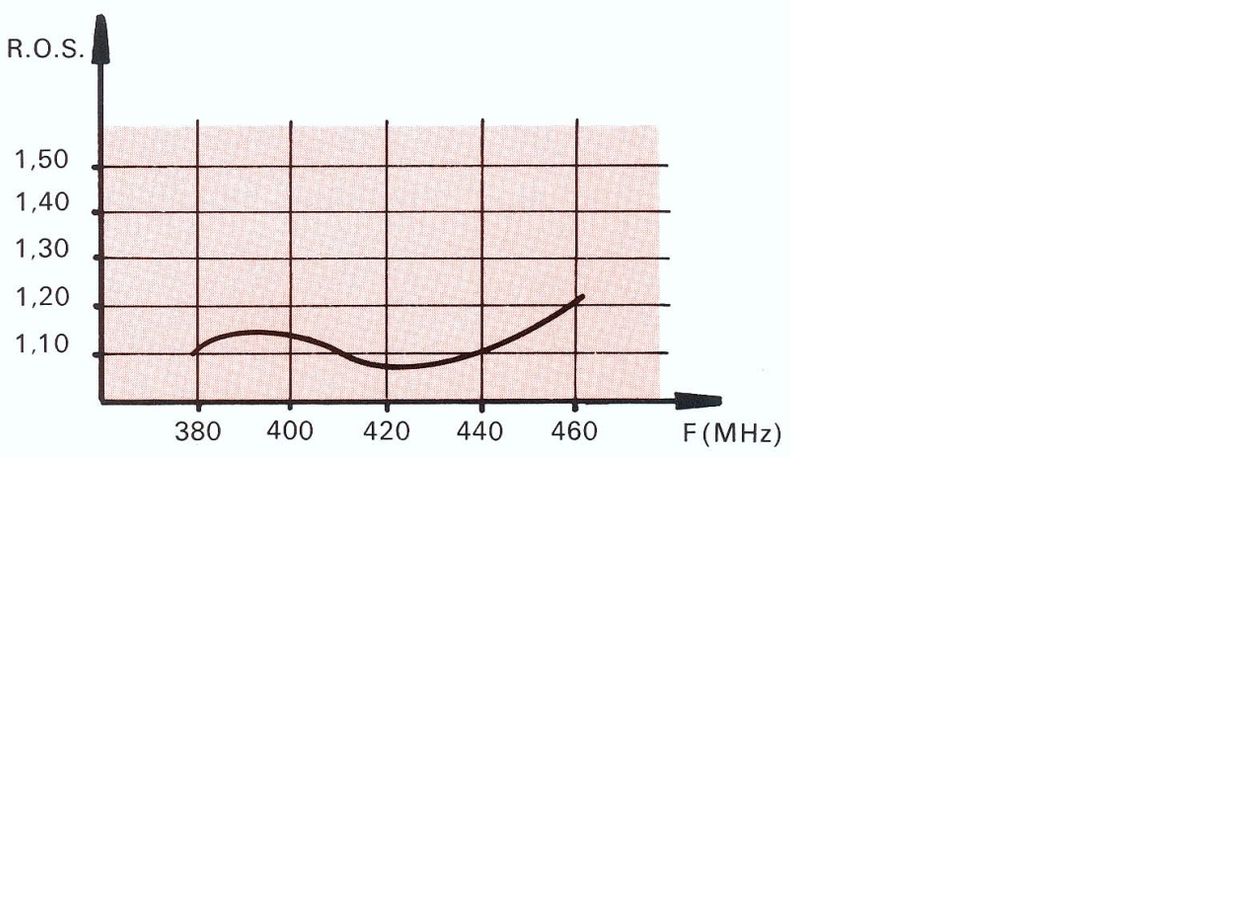

VSWR : ≤ 1.5:1
Polarisation : Circulaire droite ou gauche
Gain : 5,5 dB
Puissance admissible : 200 W ou 1 kW
Connecteur d'entrée : Type "N" en réception et Type 7/8" en émission
Caractéristiques mécaniques :
Hauteur : 500 mm
Grand diamètre : 400 mm
Matériaux :
- Spirale : Acier inoxydable
- Support : Polypropylène
Poids : 10 kg sans les fixations

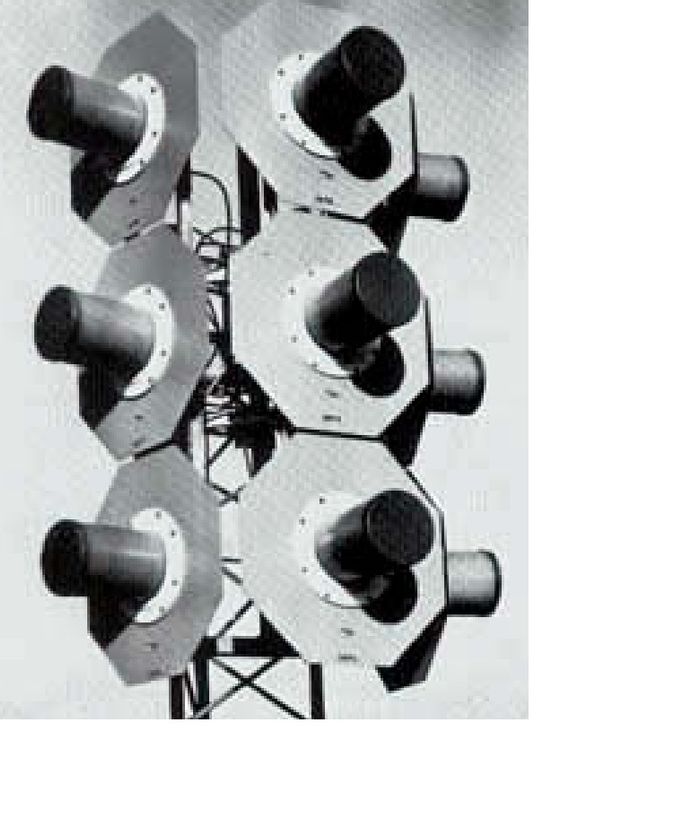

RESEAU D'ANTENNES HELICES DE LA SERIE 009190
Exemple d'antenne à polarisation circulaire permettant d'obtenir une large couverture en azimut tout en conservant un gain appréciable grâce à l'association d'antennes hélices de la série 009190 dans deux plans perpendiculaire.
Caractéristiques radioélectriques :
Bande de fréquences : 430 - 450 MHz
Impédance : 50 Ω

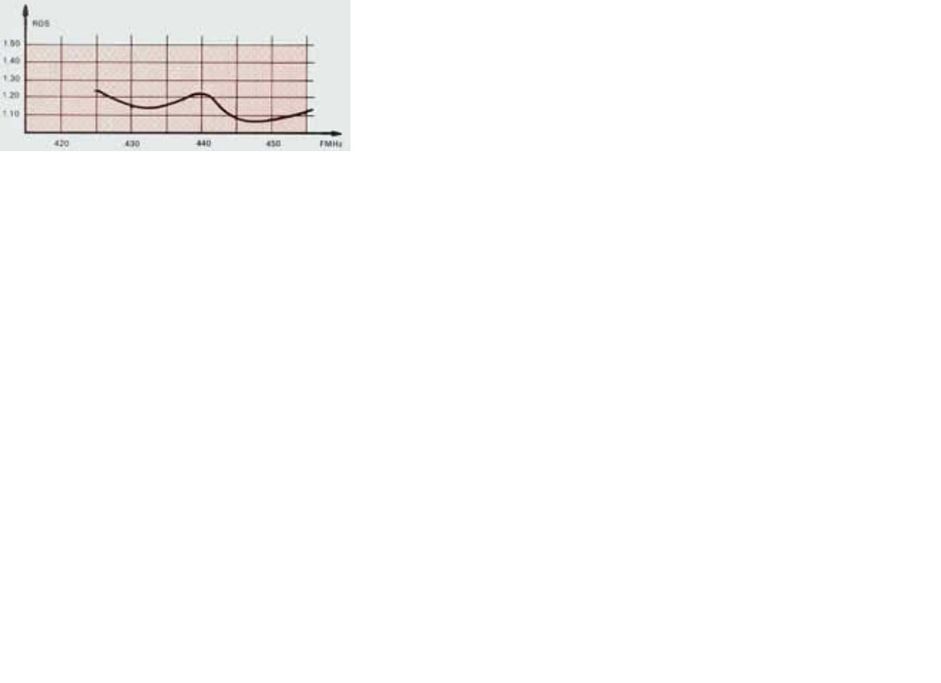

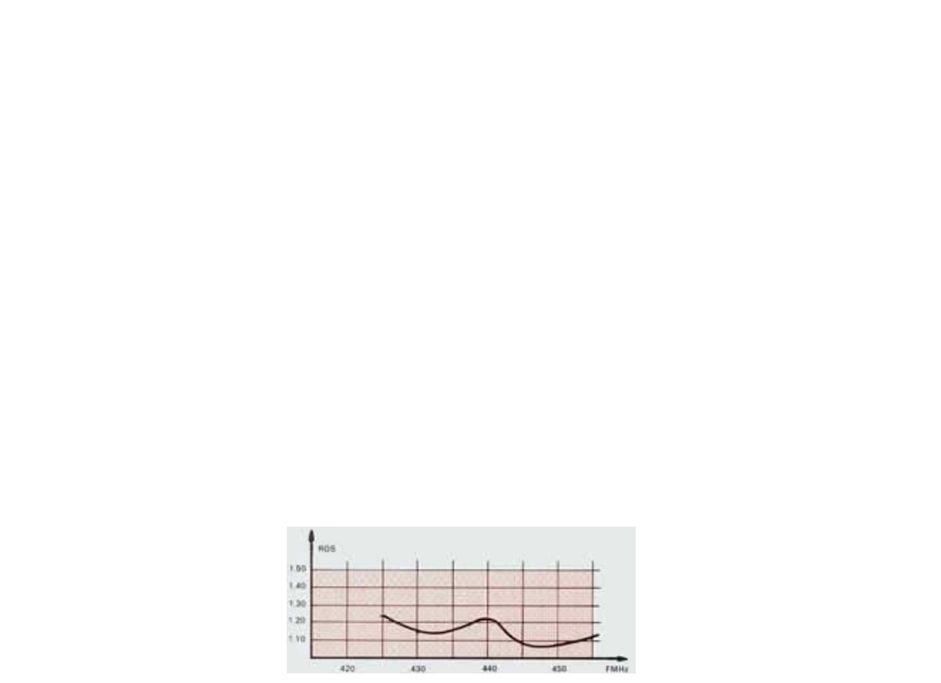

VSWR : ≤ 1.25:1
Polarisation : circulaire droite ou gauche
Gain : ≥ 8.5 dB

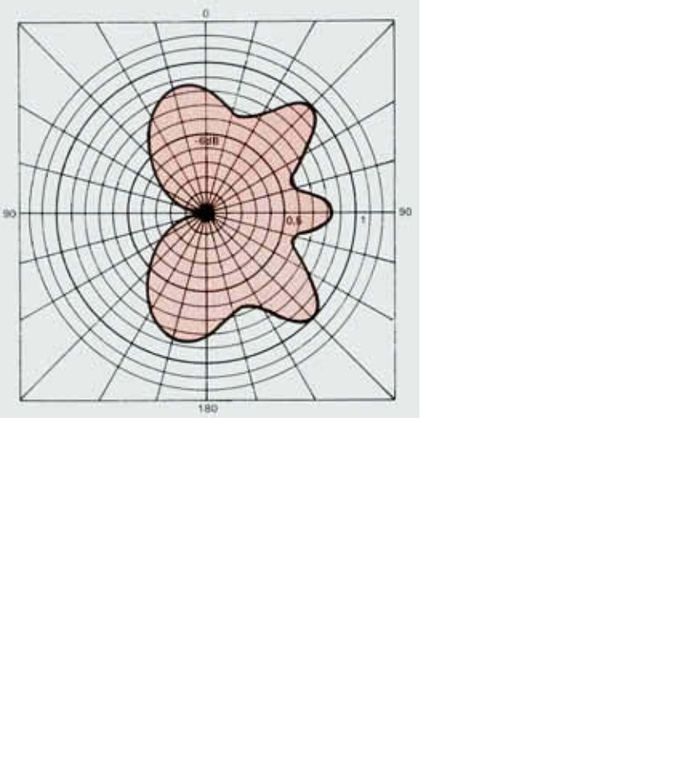

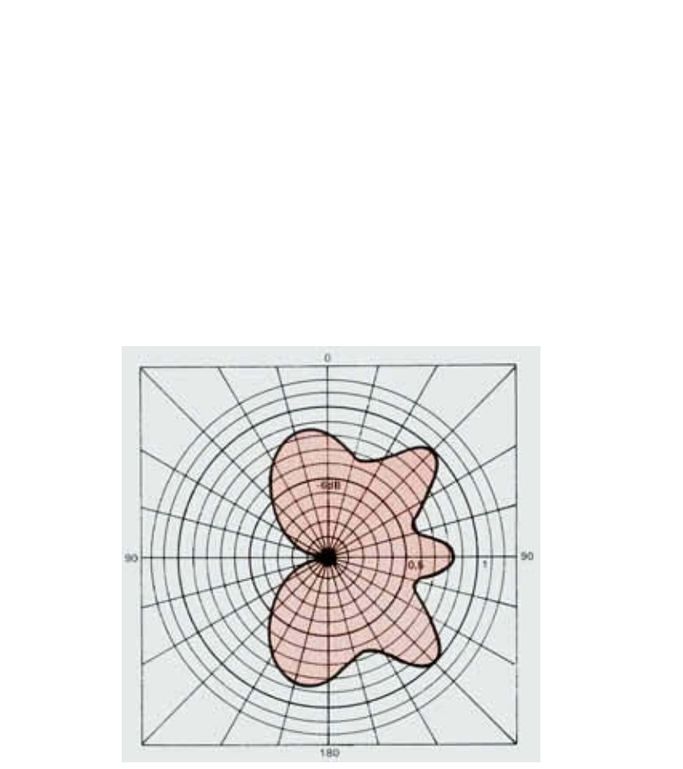

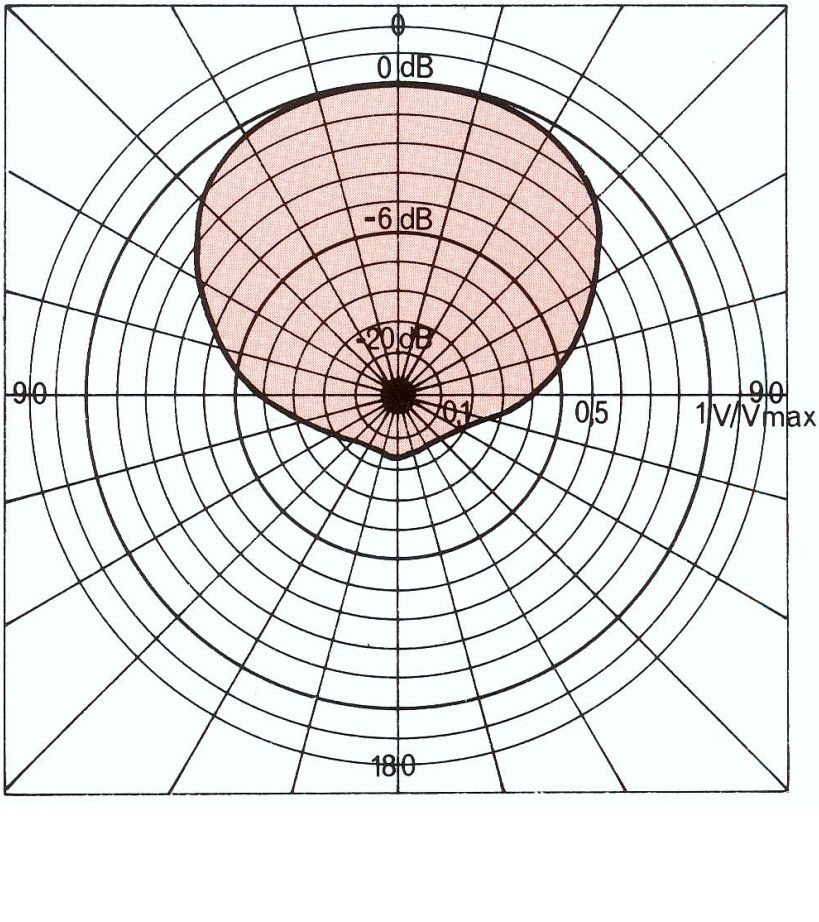

Diagramme de rayonnement :

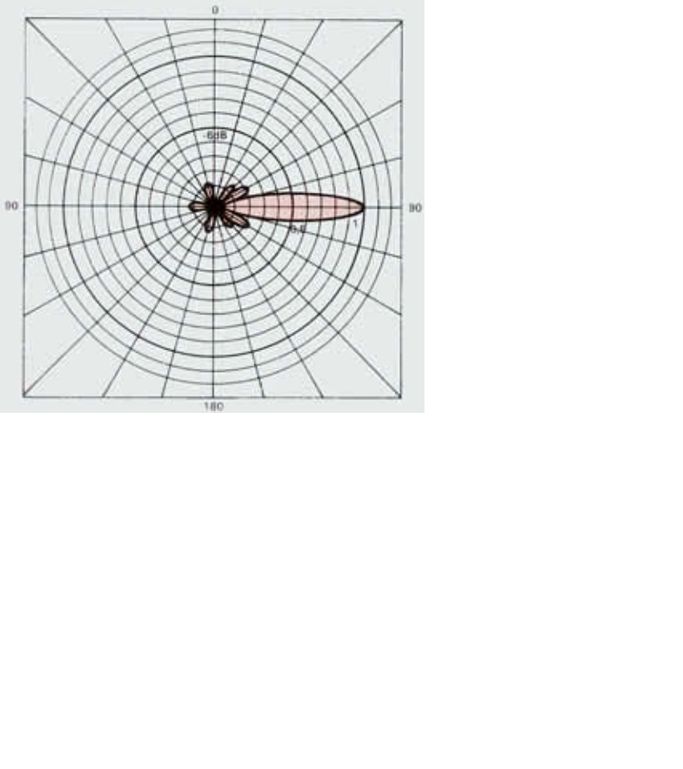

- Ouverture à -3 dB plan E : voir fig.

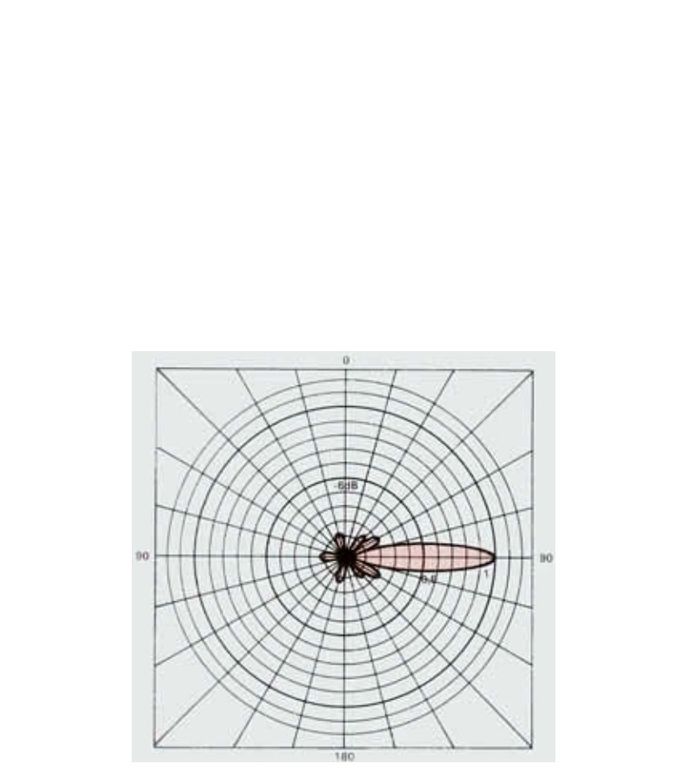

- Ouverture à -3 dB plan H : voir fig.
Puissance admissible : 750W
Connecteur d'entrée : Type 7/8" EIA
Caractéristiques mécaniques :
Hauteur : 2500 mm
Poids (sans support) : 80 kg
Vitesse de vent admissible : 150 km/h

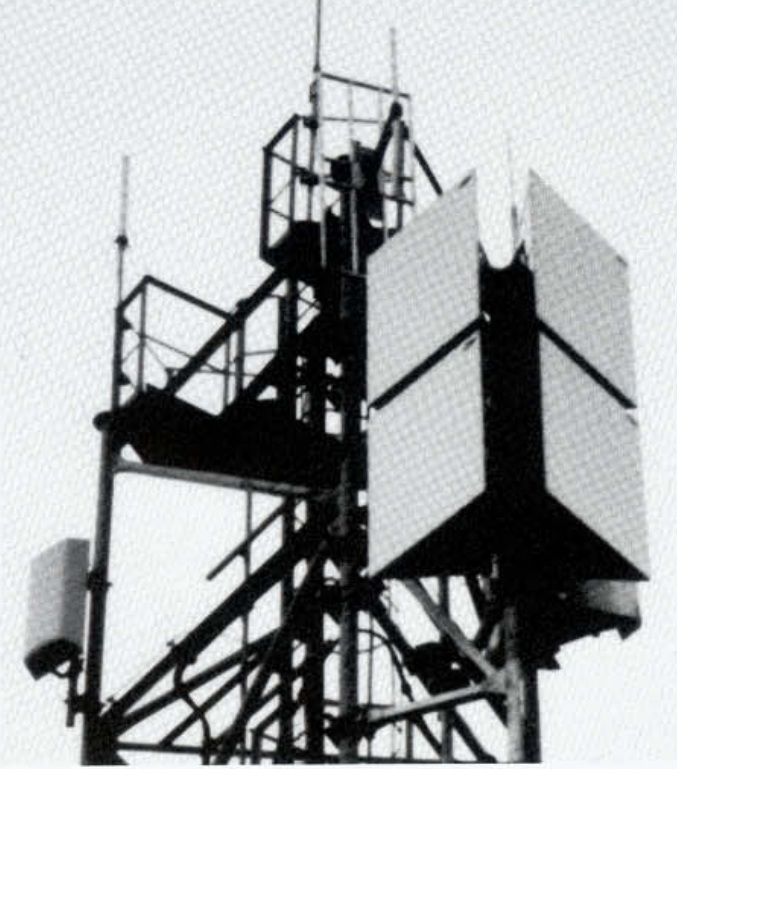

ANTENNE DOUBLE DIEDRE DE LA SERIE 001050
Antenne à grand gain particulièrement adaptée pour les réseaux à couverture sectorielle installés en haute montage.
Caractéristiques radioélectriques :
Bande de fréquences : 400 - 470 MHz
Impédance : 50 Ω

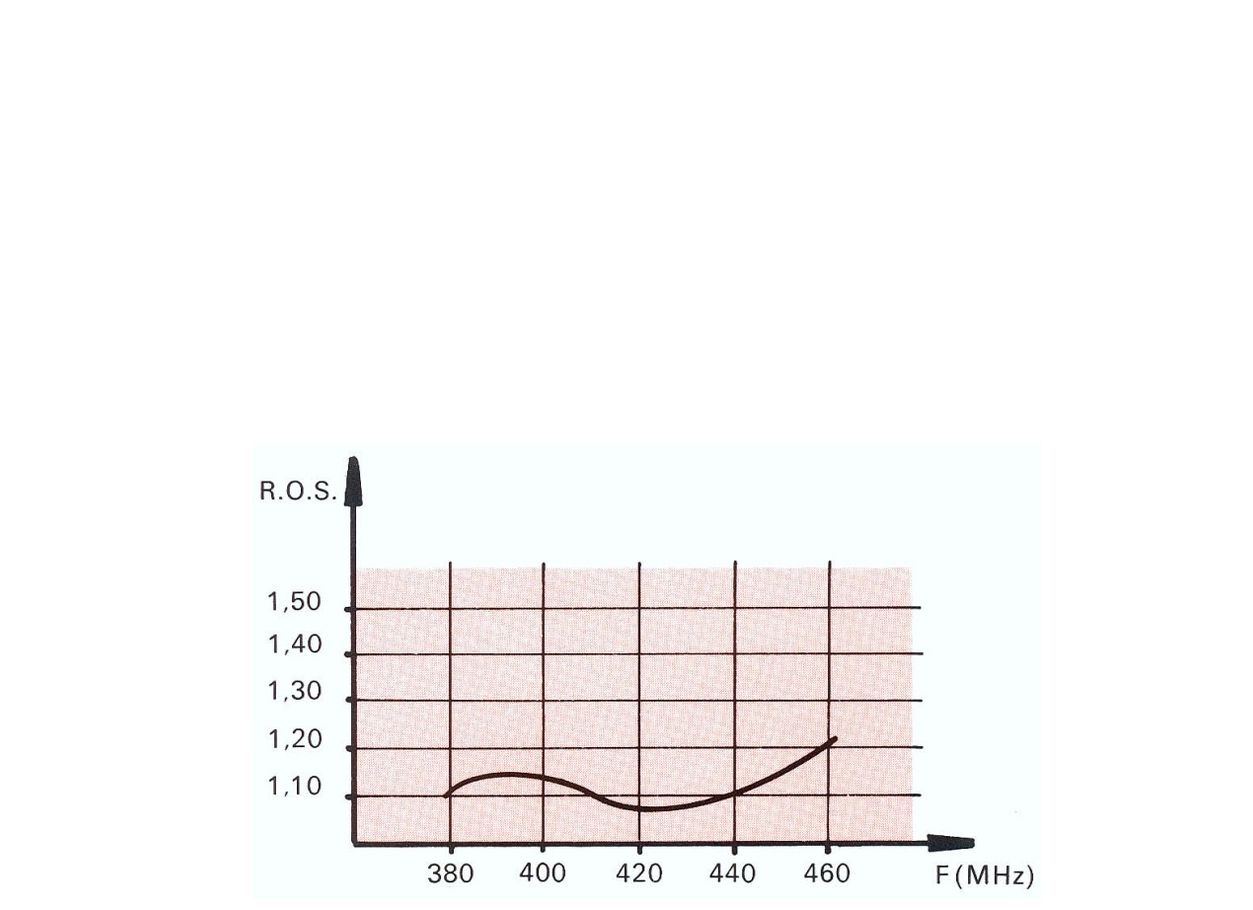

VSWR : ≤ 1.5:1
Polarisation : horizontale ou verticale
Gain : 15 dB/iso

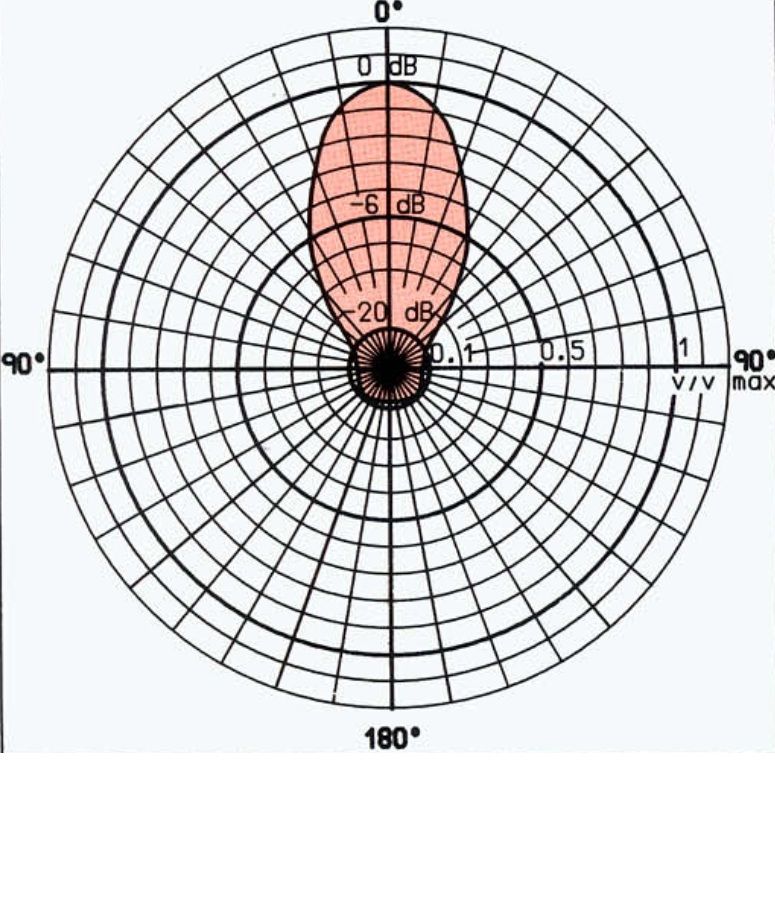

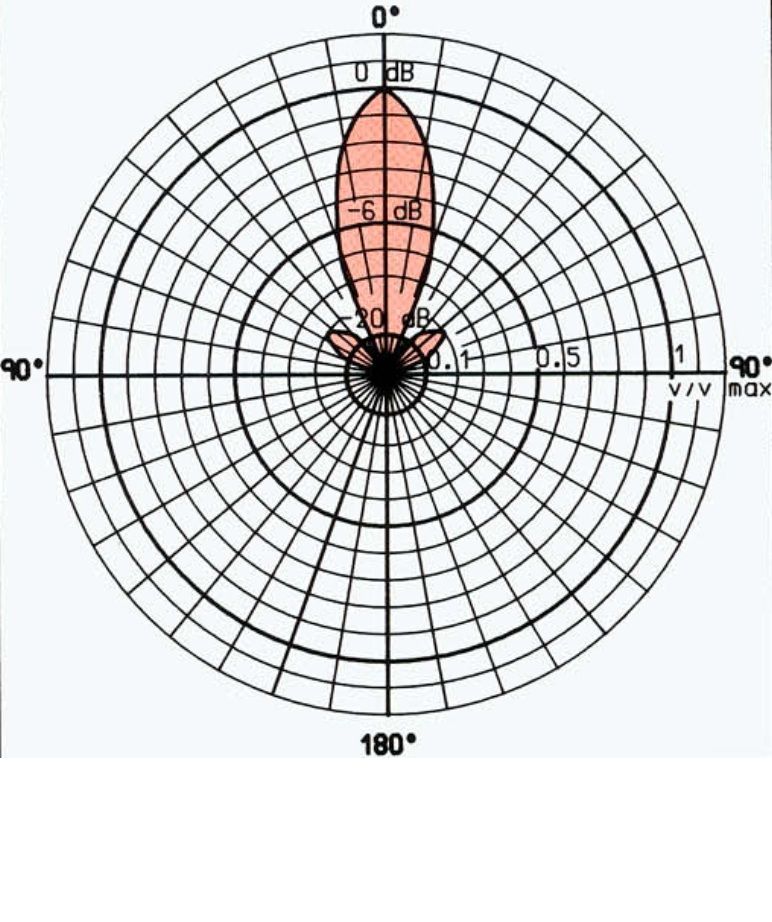

Diagramme de rayonnement :
- Ouverture à -3 dB plan E : 22°
- Ouverture à -3 dB plan H : 45°
- Rapport AV/AR : ≥ 20 dB
Connecteur d'entrée : Type "N" ou autre sur demande
Caractéristiques mécaniques :
Encombrement hors tout : 1250 x 1000 x 500 mm
Poids : 55 kg
Matériaux :
- Réflecteur : Acier inoxydable
- Dipôles : Acier inoxydable
- Capot : fibre de verre et polyester
