Généralités sur les mâts fabriqués par nos établissements.

Les mâts DAPA sont utilisés dans des applications tant militaires que civiles, toutes les fois qu'il est nécessaire de monter rapidement et dans les meilleures conditions des antennes d'émission ou de réception, ou autres matériels.
La gamme de ces mâts est très variée.
Leur hauteur effective varie entre 3 et 30 mètres et les charges supportées peuvent aller de quelques kilos jusqu'à 200 kg pour des antennes spéciales.
Les systèmes de levage utilisés sont également de techniques très diverses et peuvent s'effectuer :
a) à main,
b) par mâtereau,
c) par levage vertical au moyen d'un treuil,
d) par pompe pneumatique à main ou à moteur.
Les mâts DAPA sont constitués au moyen de tubes en alliages légers d'aluminium, de longueur et de diamètre variables suivants les conditions techniques auxquelles ils sont soumis.
Dans certains types les tubes sont reliés les uns aux autres par des manchons rigides.
Dans d'autres types les tubes rentrent les uns dans les autres (assemblage télescopique).
Utilisé à terre, leur stabilité est assurée par des nappes de haubans.

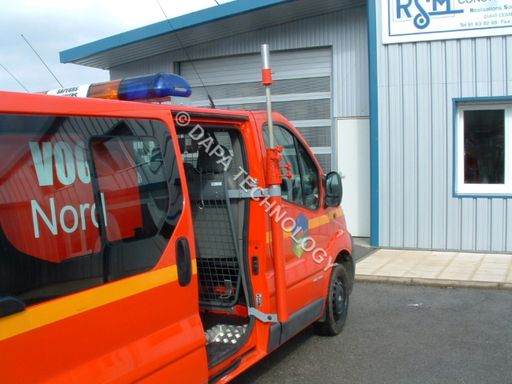

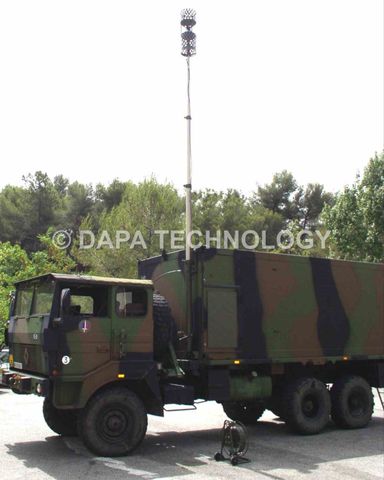

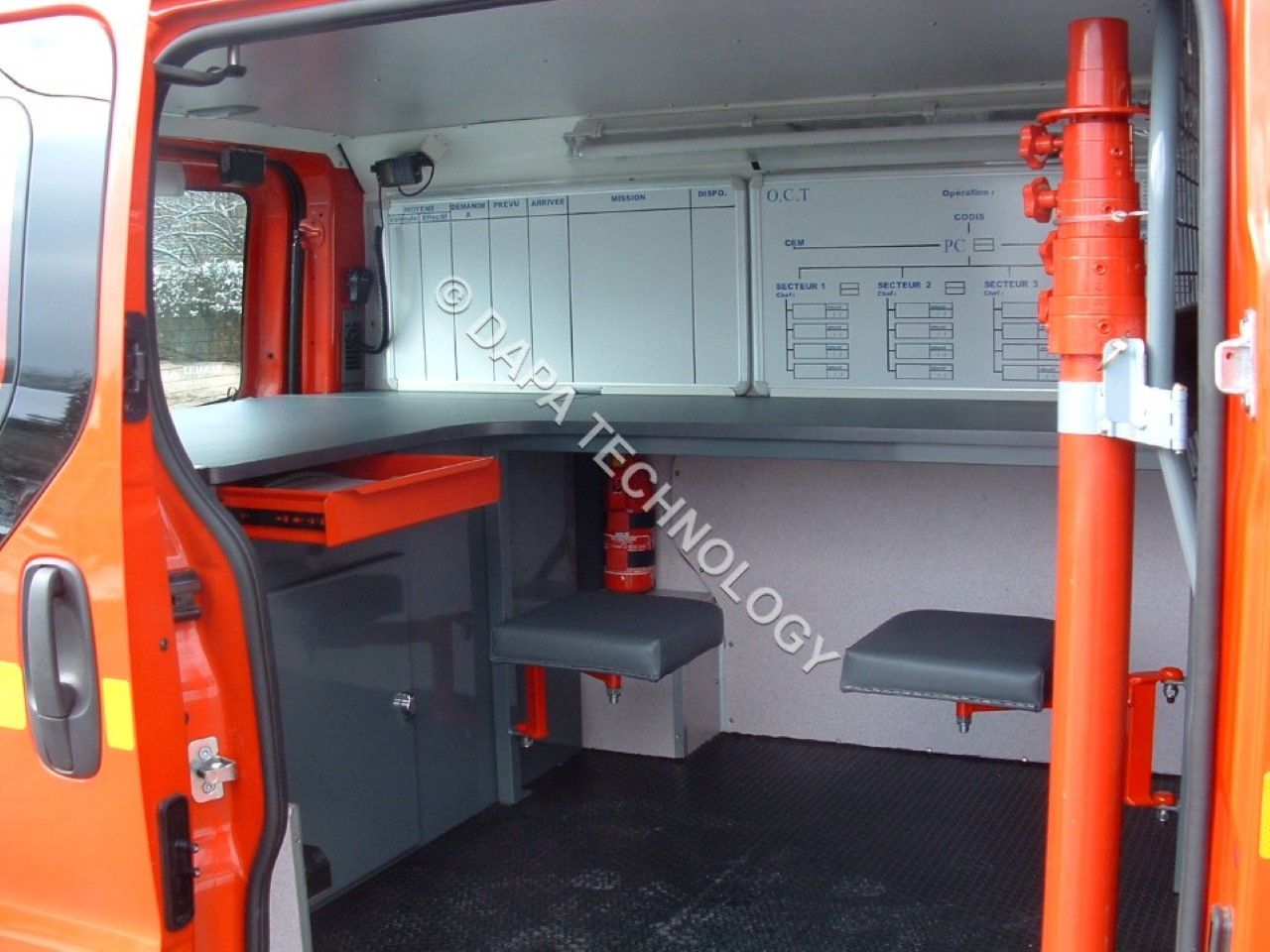

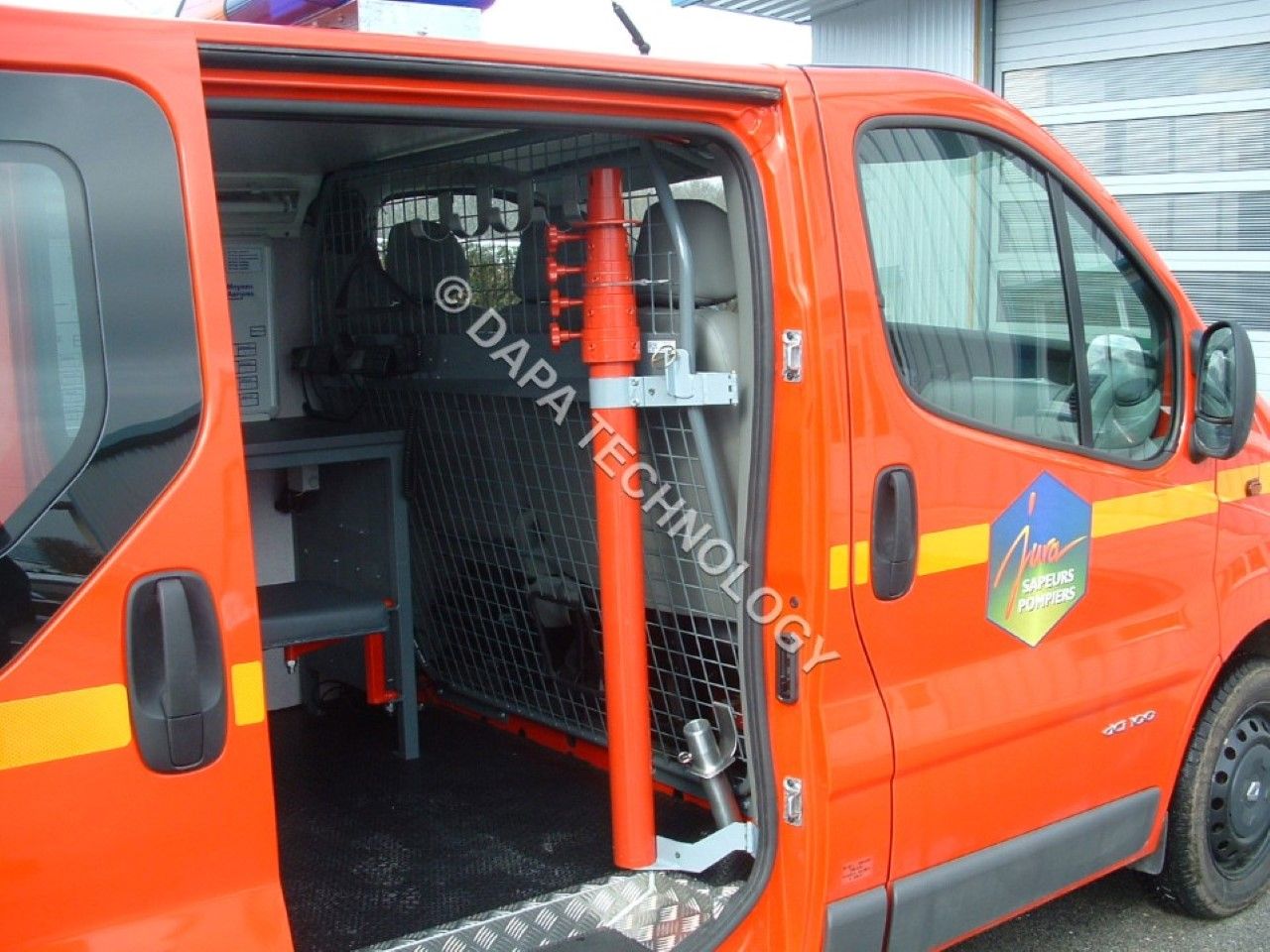

Sur véhicules, pour des hauteurs inférieures à 12m et des charges n'excédant pas une dizaine de kg, ils peuvent être maintenus en place sans haubanage par des fixations adéquates.
Il y a lieu de signaler que certains types de mâts à levage vertical (en particulier pour des hauteurs de 17, 20, 25 mètres et des charges importantes pouvant aller jusqu'à une centaine de kg) comportent un dispositif, breveté permettant de les ériger avec une grande facilité sur des terrains à relief tourmenté en les maintenant rigoureusement verticaux.
Les mâts figurant sur ce site internet sont des mâts qui sont ou ont été couramment fabriqués par les établissements DAPA TECHNOLOGY, qui possèdent une très grande expérience dans ce domaine.
Ils sont particulièrement habilités pour toute étude nouvelle nécessitée par des conditions spéciales d'utilisation.

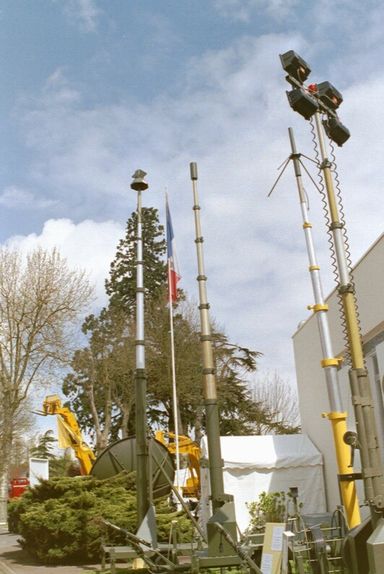

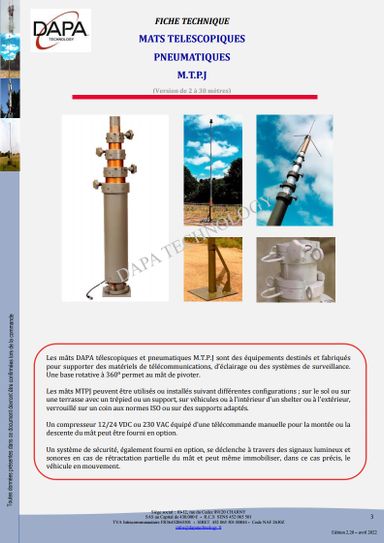

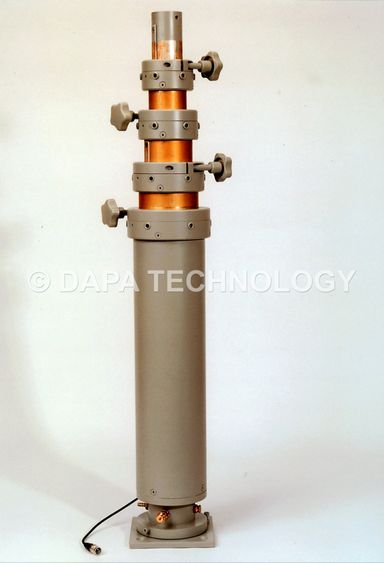

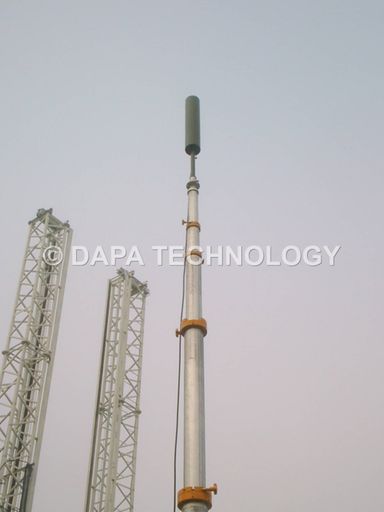

.MATS TELESCOPIQUES PNEUMATIQUES MTPJ

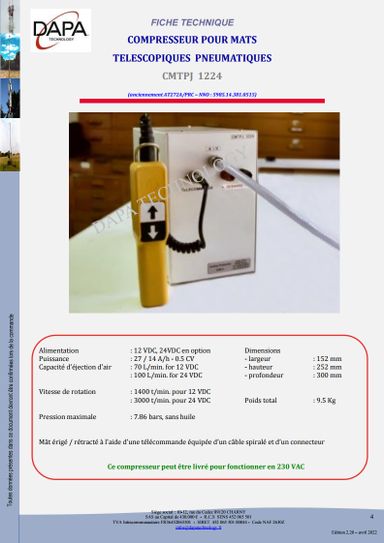

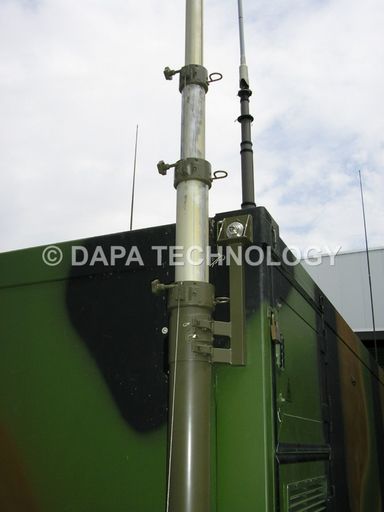

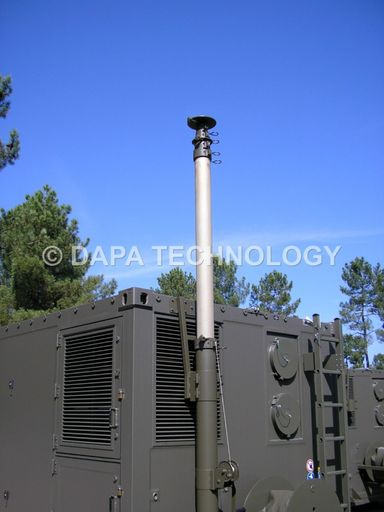

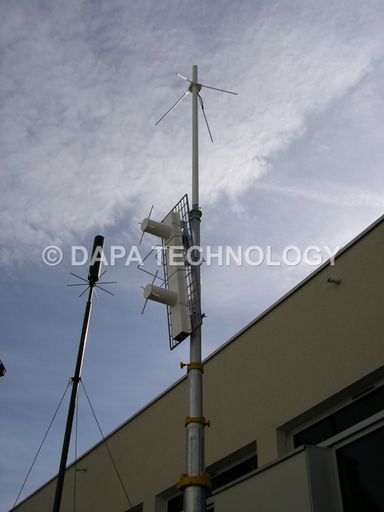

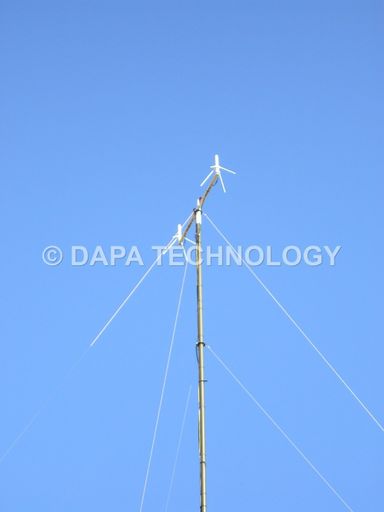

Le mât télescopique pneumatique MTPJ DAPA est le parfait support tant des matériels de télécommunications que des matériels d’éclairement et de surveillance, quel que soit l’environnement, le type d’opération ou le type de terrain « déclivité ».
La fiabilité ainsi que la performance de chaque produit proposé au sein de la gamme des mâts télescopiques pneumatiques sont régulièrement testées dans leur utilisation optimale, aussi bien dans notre département d’études que sur le terrain dans les situations les plus extrêmes. De nombreuses études sont ainsi réalisées afin de garantir un matériel quotidiennement opérationnel et adapté à tous les besoins de nos clients et de nos partenaires.
Ces matériels peuvent être utilisés ou installés dans différentes configurations suivant prescription de nos clients, ou sur option : trépied « fixe ou réglable », à l’intérieur de véhicules ou shelters avec traversée de toit, accrochés à l’extérieur de véhicules ou shelters sur chaise support, anneau d’accrochage ou chaise de basculement sur le toit, sur remorque.
De nombreuses études ont été réalisées afin d’assurer aux mâts MTPJ une érection et repliement aisé et rapide. Qu’il soit partiellement ou complètement déployé, grâce à son embase rotative, le mât MTPJ peut pivoter sur 360°, puis être aisément bloqué en position.
Chaque mât est conçu pour une hauteur déployée maximale et peut être élevé à différents niveaux par blocage d’un ou de plusieurs segments de tubes avec les colliers de serrage.

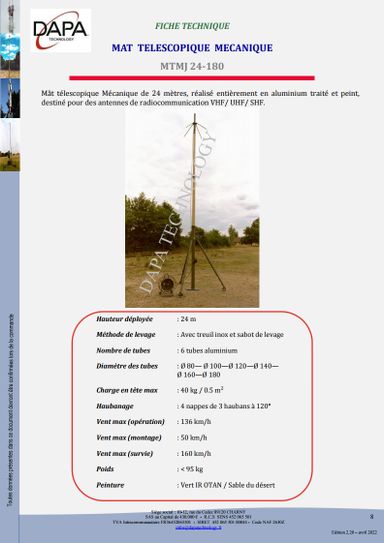

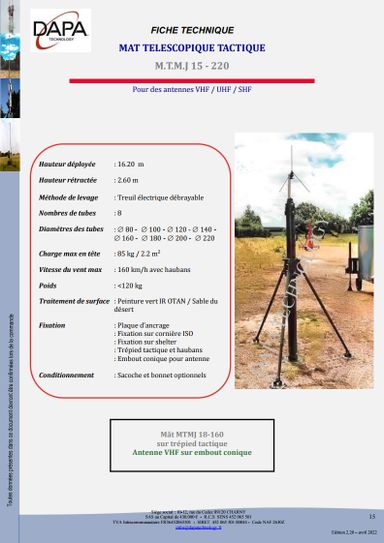

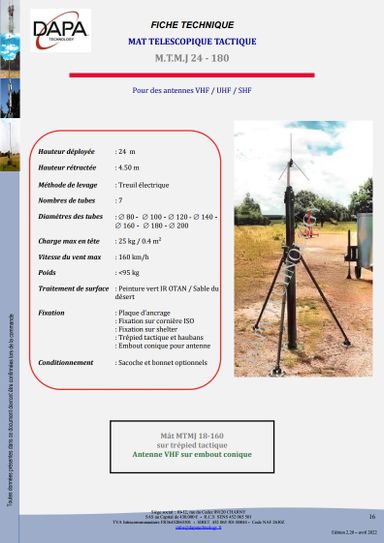

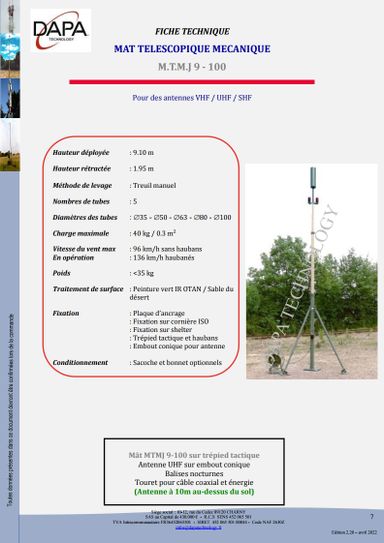

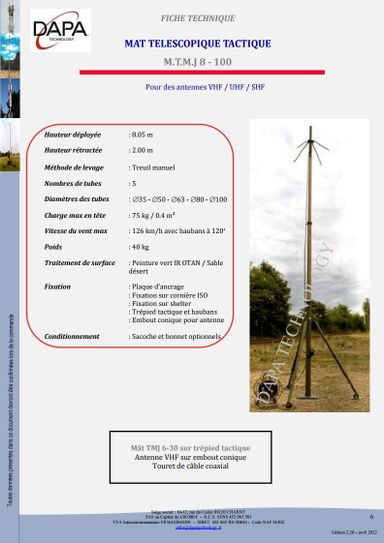

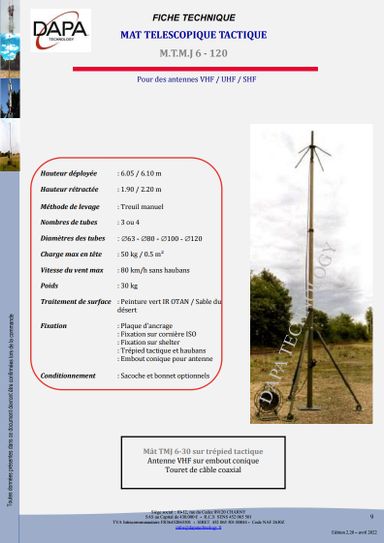

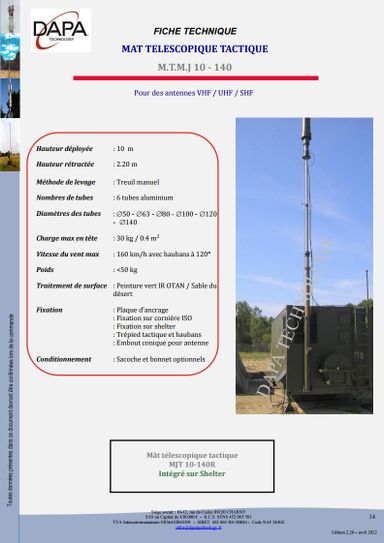

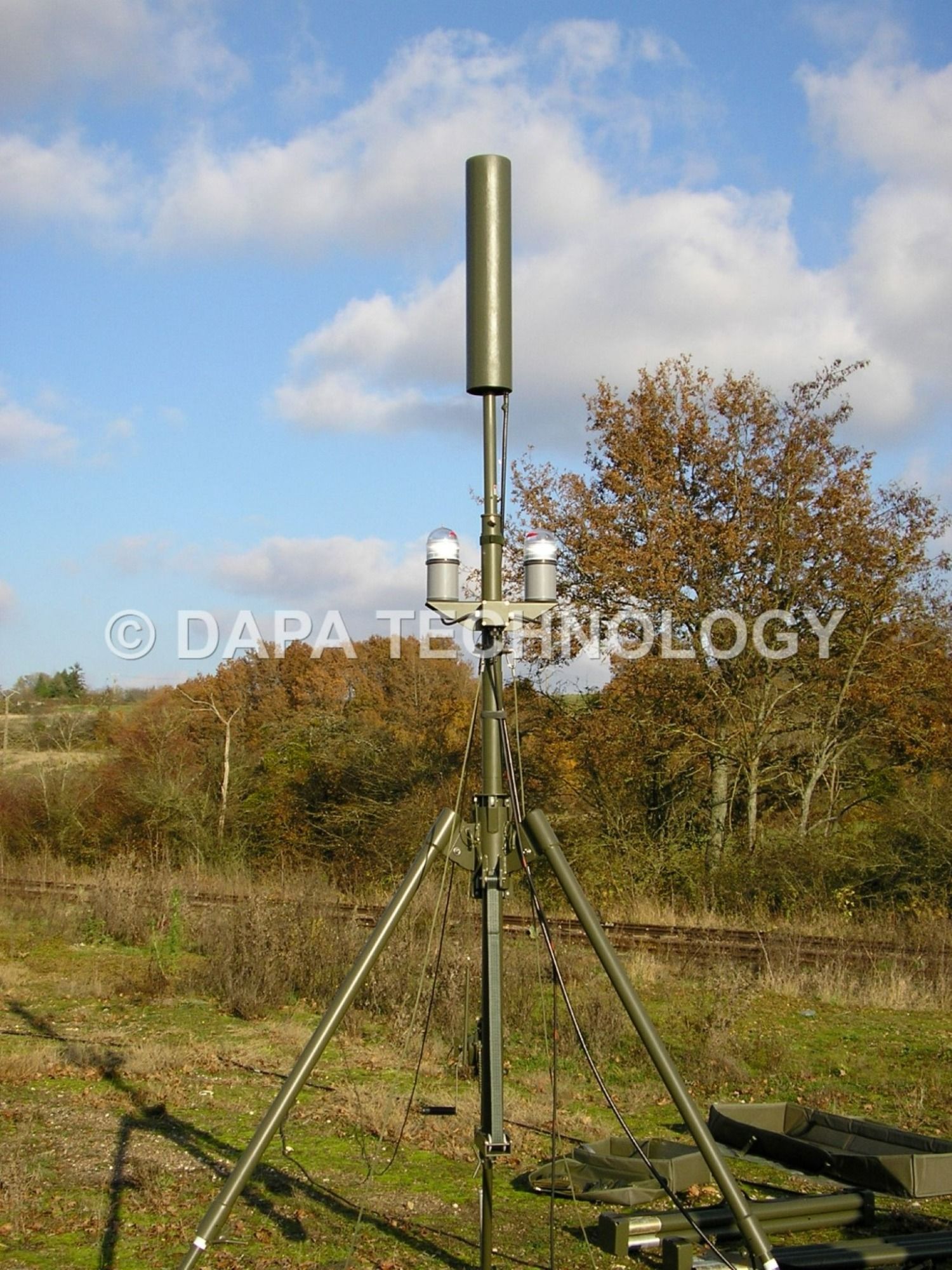

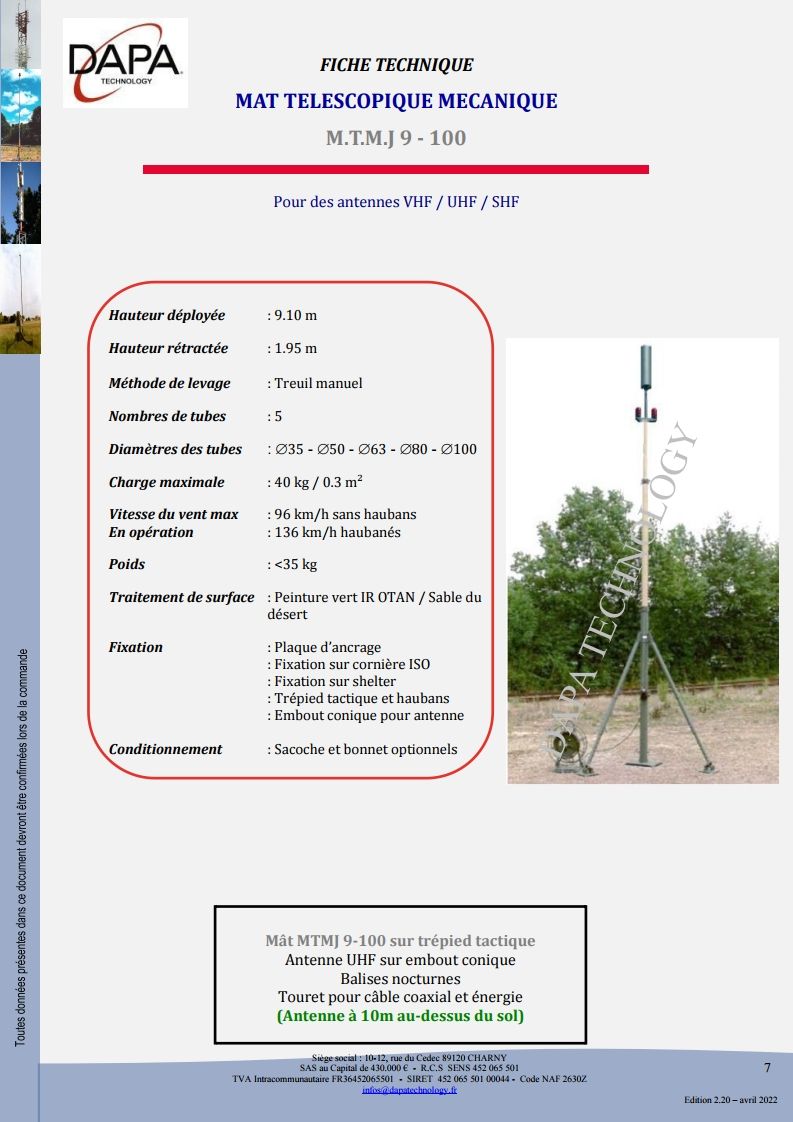

.MATS TELESCOPIQUES MECANIQUES MTMJ

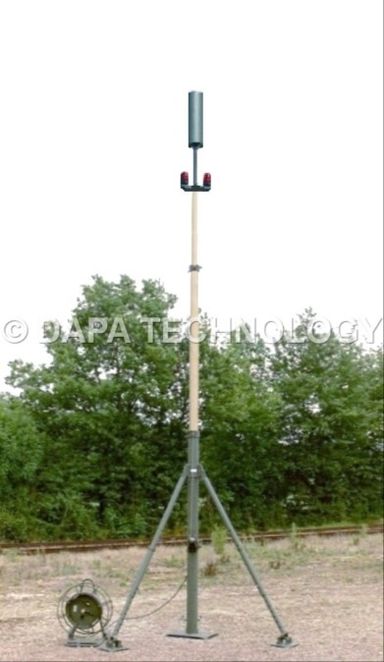

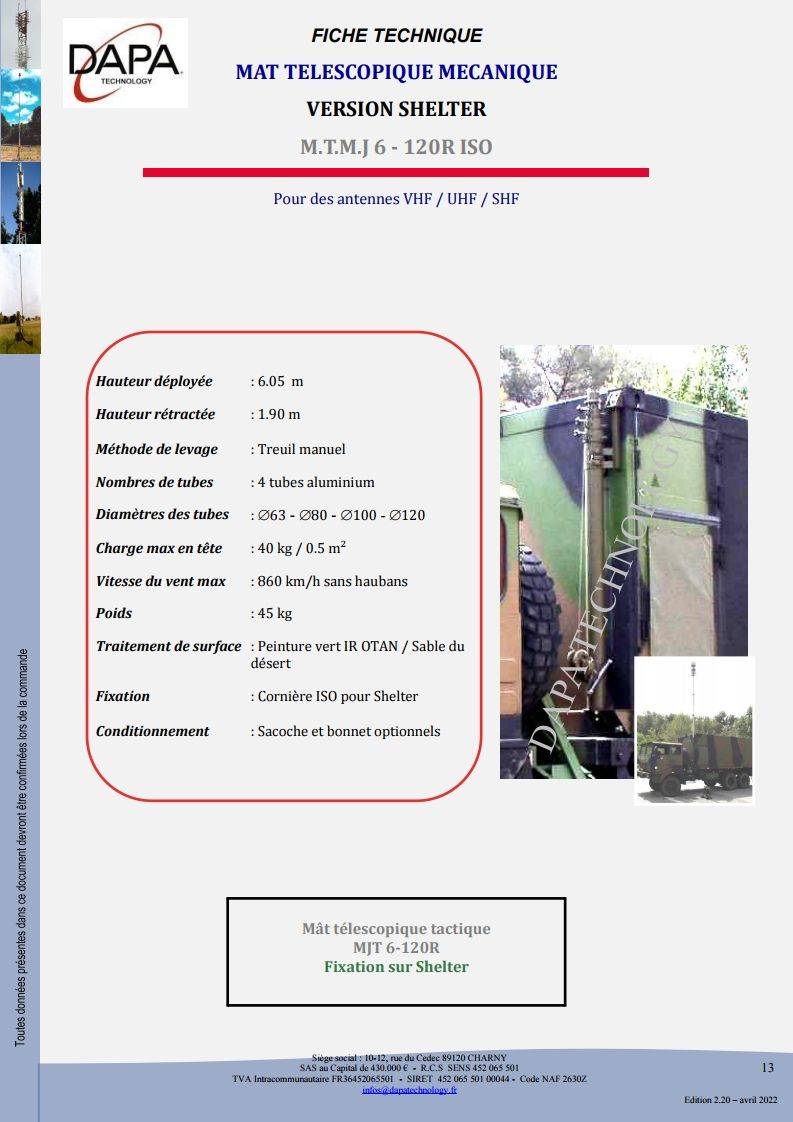

A la différence du mât télescopique pneumatique MTPJ, le mât télescopique mécanique MTMJ se déploie soit manuellement pour les petits diamètres, soit à l’aide d’un treuil et d’un câble en acier pour les diamètres supérieurs.
Ce mode de déploiement convient particulièrement à certain type d’opérations et de terrains.
De construction particulièrement robuste, ces mâts peuvent porter une charge très lourde avec une parfaite stabilité.
Ces matériels peuvent être utilisés ou installés dans différentes configurations.
Ils sont réalisés à partir de 3 critères fournis par nos clients :
   - Hauteur repliée / Hauteur déployée maximale  /  Charge en tête ou Surface de l’aérien ou autre
Options :

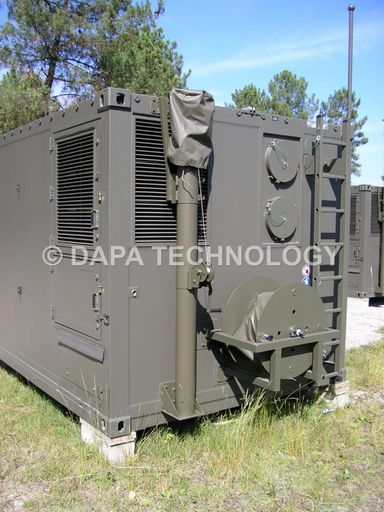

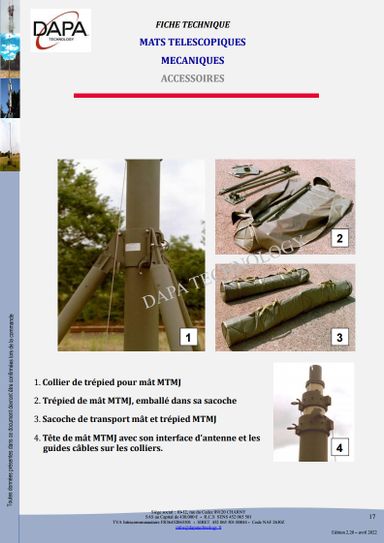

- Trépied «   fixe  ou réglable », accrochés à l’extérieur de véhicules ou shelters sur chaise, support, anneau d’accrochage ou chaise de basculement sur le toit, sur remorque, …

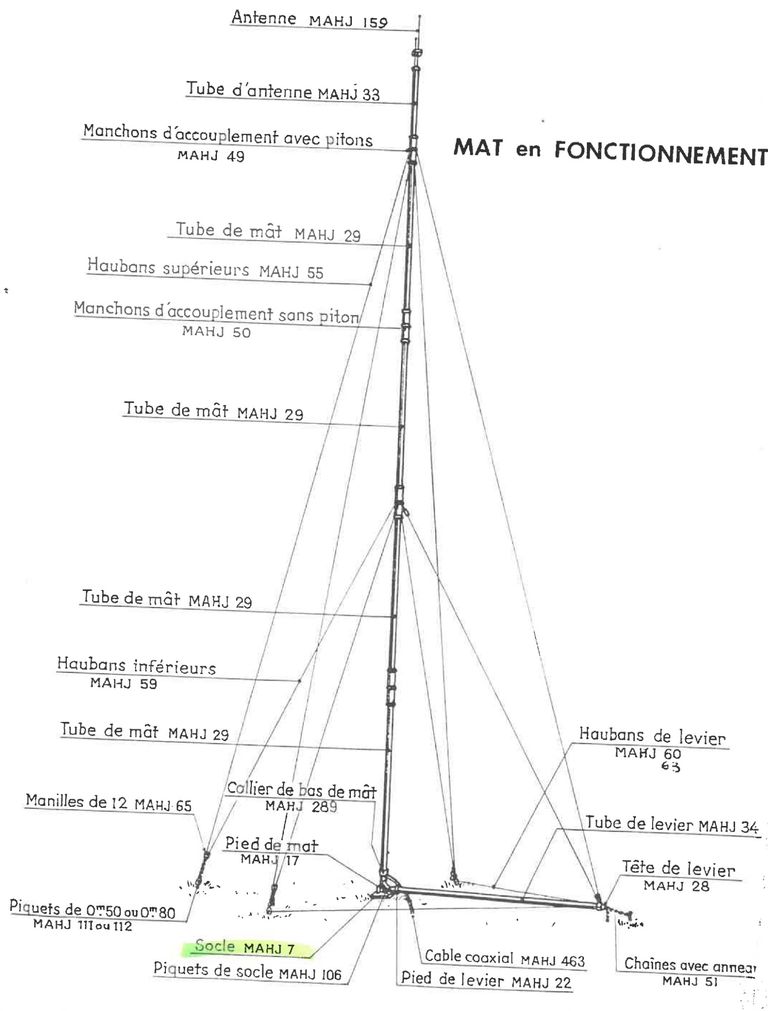

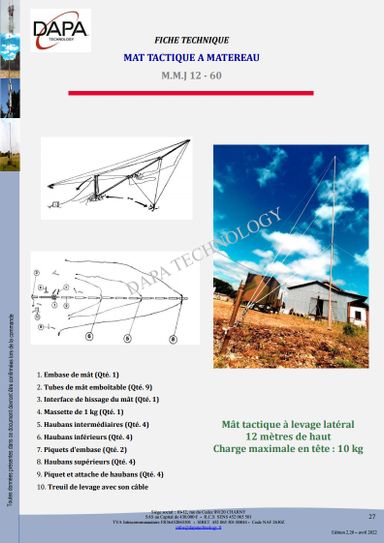

. MATS A MATEREAU MMJ
Le mât à mâtereau est, dans sa catégorie, le matériel tactique idéal grâce à sa simplicité de conception et de montage et à son faible poids, qui en permet le transport dans un sac de 15 à 30 Kg en fonction de la hauteur.
Ce mât est constitué d’éléments tubulaires de 0,60 de 1,50 m dont le rétreint en extrémité en permet l’emboîtement.
Ces éléments successifs permettent l’utilisation de ce mât à des hauteurs allant de 3 à 14 m. (MMJ3 à MMJ 14)
L’élément inférieur repose sur une plaque de base. L’élévation du mât se fait à l’aide d’un treuil à main qui actionne le mâtereau.  La stabilité de ce mât est assurée par des nappes d’haubanage fixées sur des collerettes, en nombre variable suivant la hauteur.

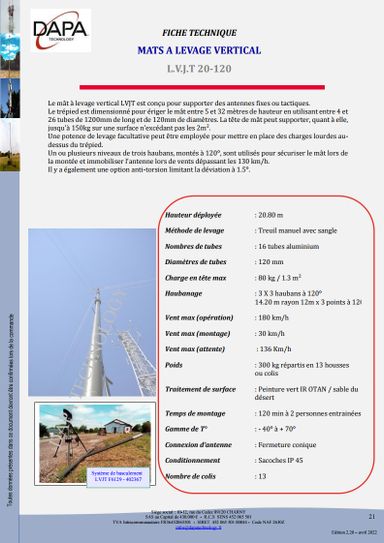

MAT
LVJT_36-120

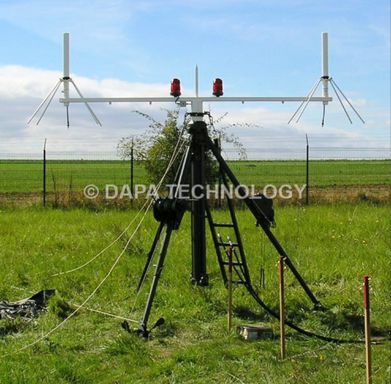

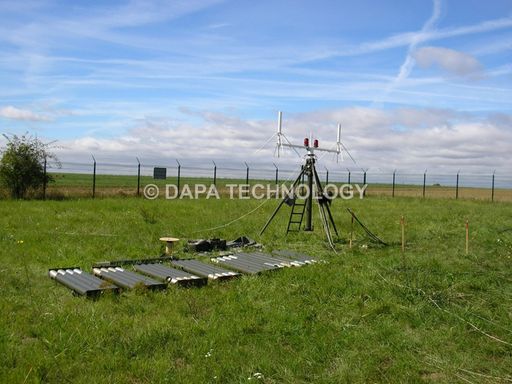

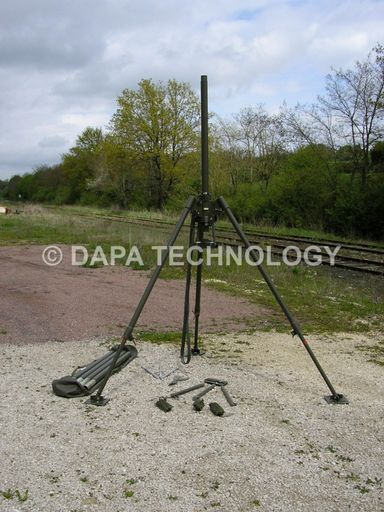

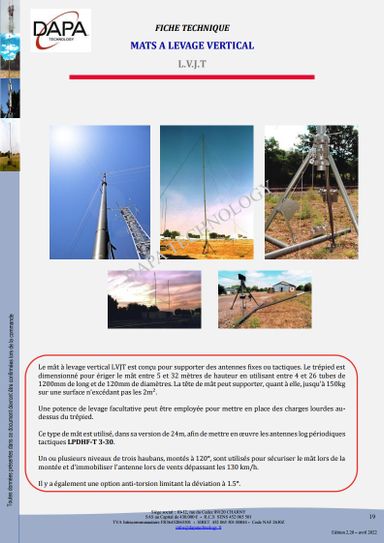

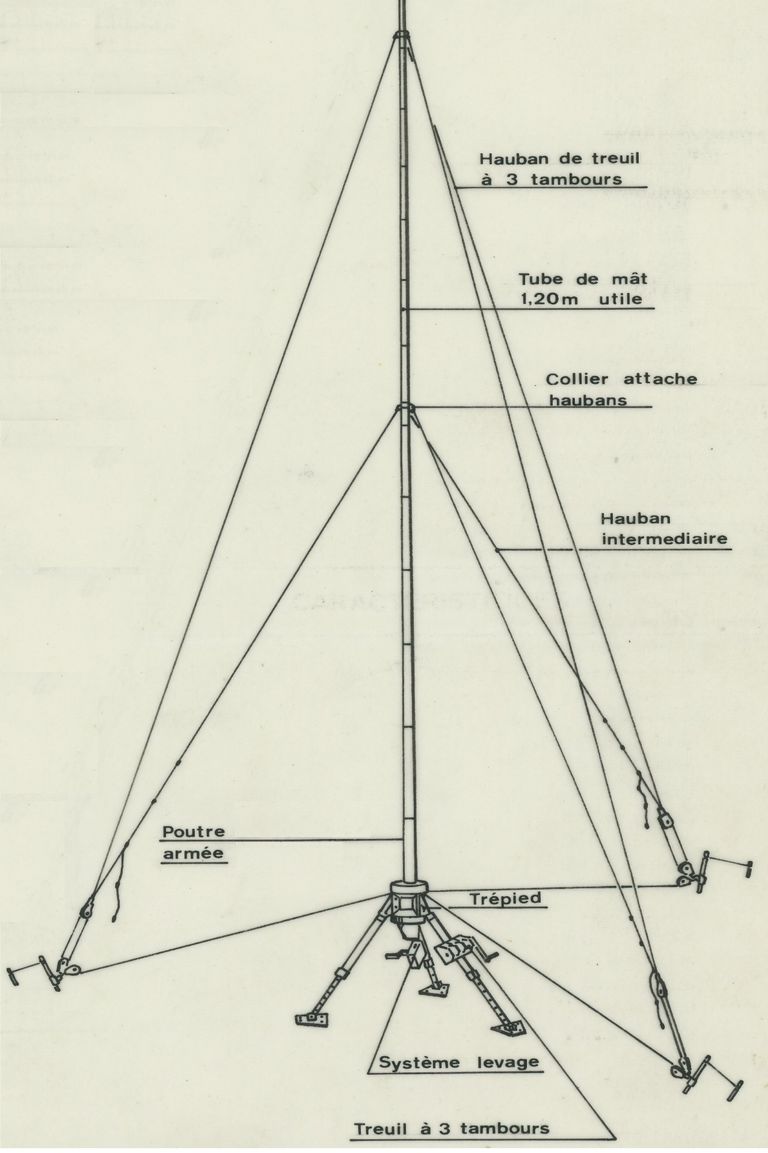

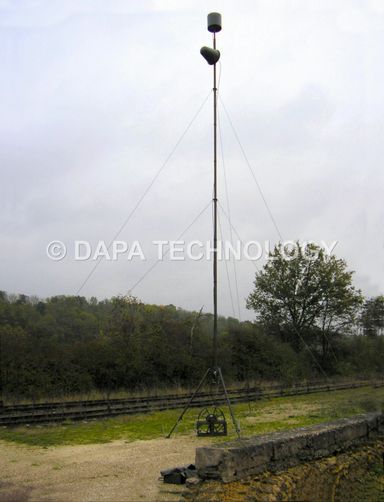

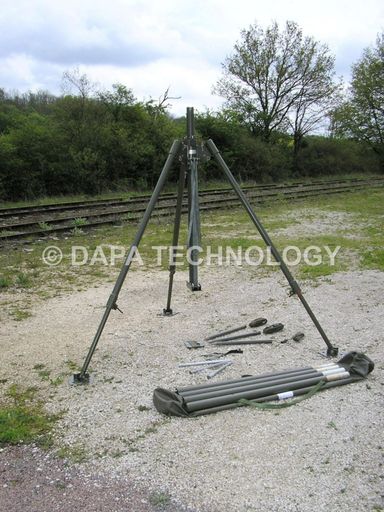

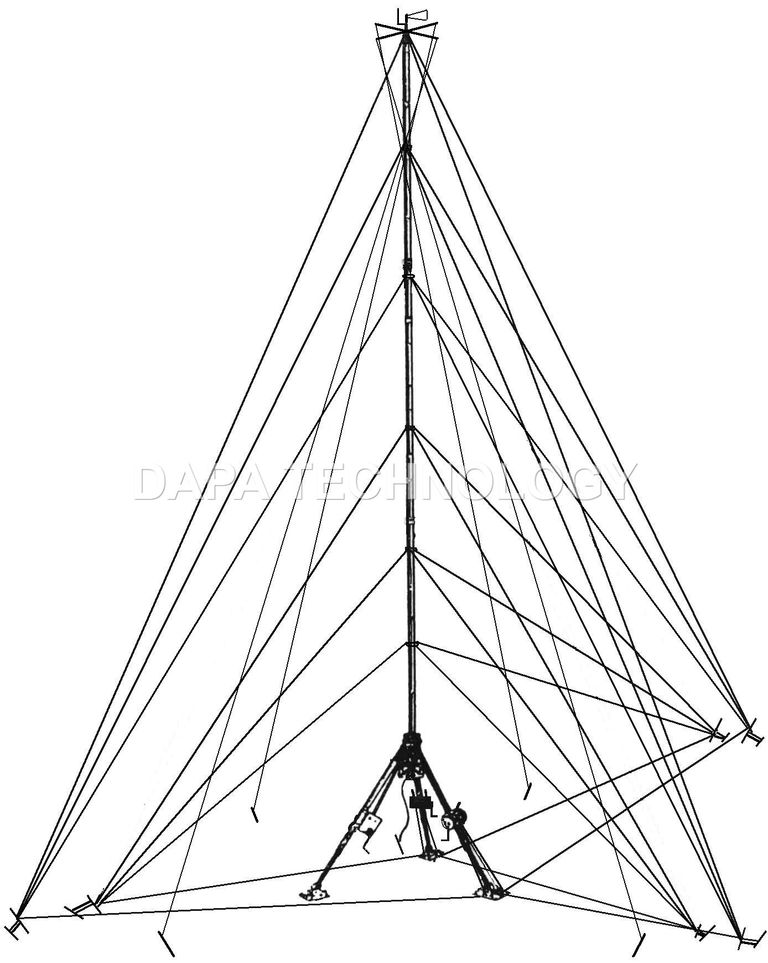

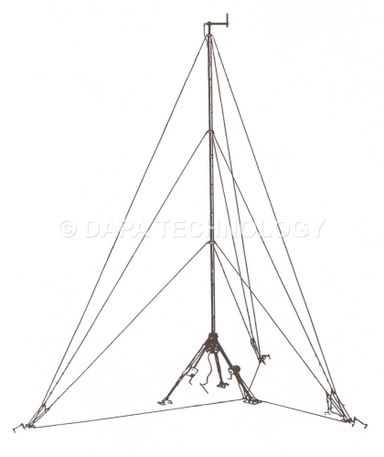

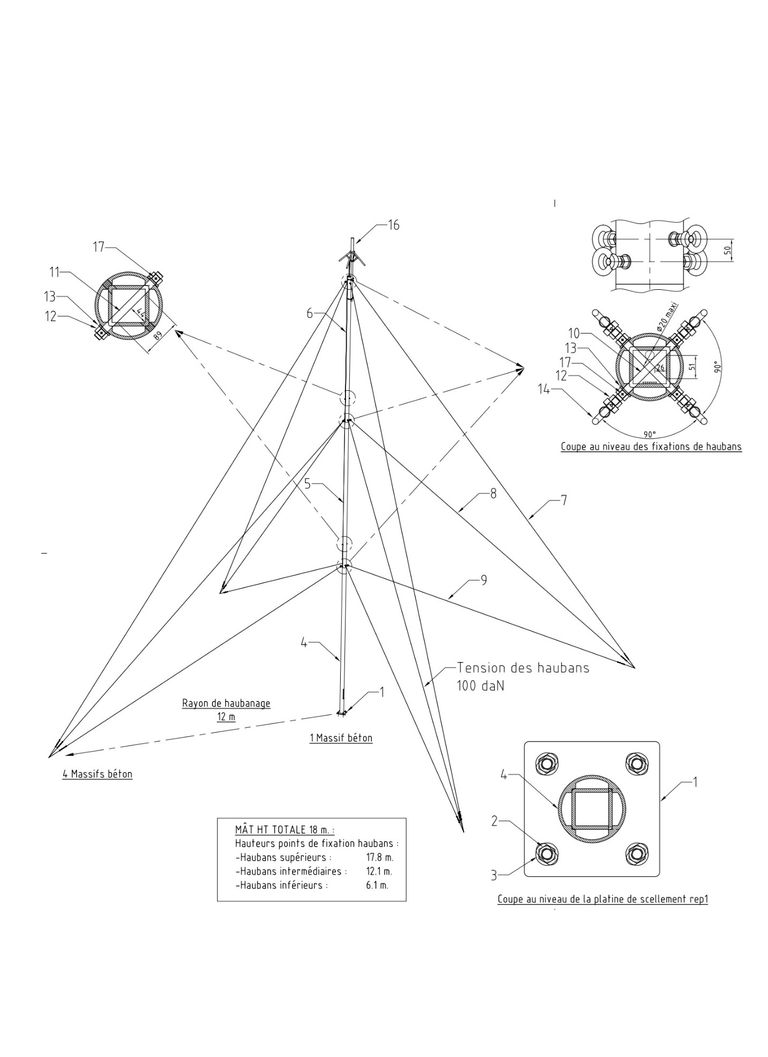

Le mât LVJT (ou LVJC) est un mât à levage vertical utilisable de 10 à 30 mètres de hauteur en fonction des conditions d'exploitation (charge et environnement).

Pendant et après le levage la poutre est orientable de 360°.

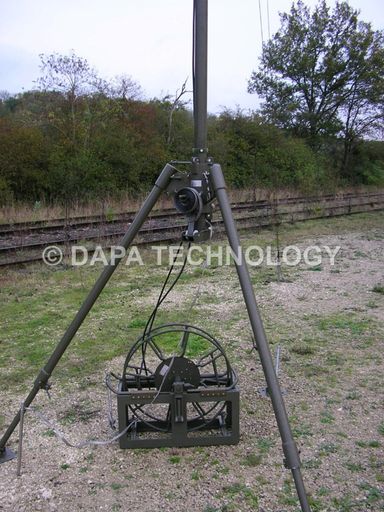

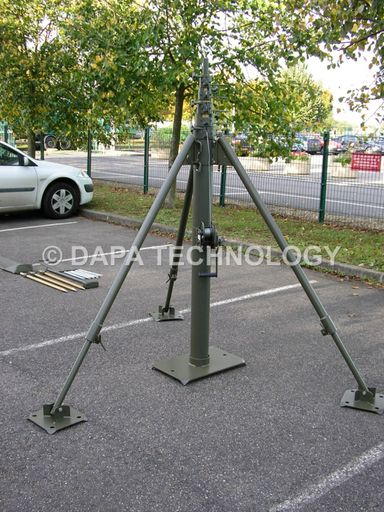

Le trépied (ou le châssis) assure l'érection des tubes à l'aide d'un treuil de levage auto-freiné  et d'une nappe de haubans de guidage enroulée sur un treuil à 3 tambours.

Pour les hauteurs comprises entre 20 et 30 mètres, une deuxième nappe de haubans de guidage vient renforcer l'action de la première pour maintenir la verticalité de la poutre.

Ce type de mât d'une mise en œuvre simple et rapide, ne nécessite aucune source d'énergie et supportant des conditions d'environnement très sévères a été adopté par différents services des transmissions de l'Armée : Terre -  Air et Marine.

Caractéristiques Statiques :
-Hauteur 17 mètres (exemple).
-Rotation : 360°.
-Rayon de piquetage : 12 mètres.
-Charge utile en tète de mât : 60 kg
avec une excentration de 20 cm
- Poids total de l'Unité Collective : 200 kg.
- Volume : 620 dcm³ réparti en 10 colis

.

.





Caractéristiques Opérationnelles :
Transportable sur courte distance et mise en œuvre par 2 hommes en moins d'une heure.

Fonctionnement sans précaution particulière entre -40° et + 60°.
Traitement anti-corrosion ( brouillard salin ).
Fiabilité : Erection par vent de 80 km/h et tenue en station par vent de 140 km/h.

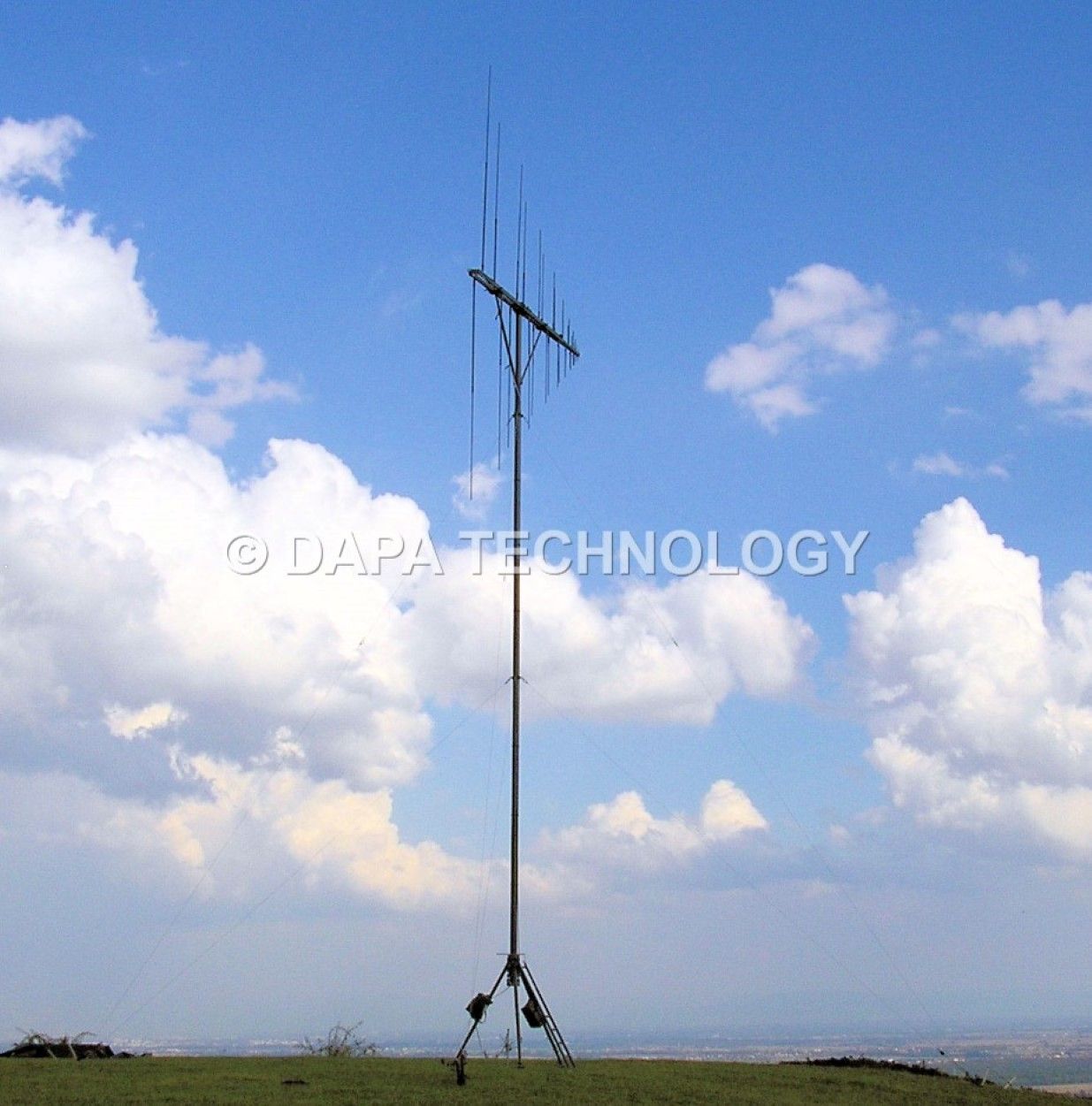

MAT VHF

MAT SA-133-A
LVJ-T 17_109_RA


MAT SA-133-A LVJ-T 17_109_RA

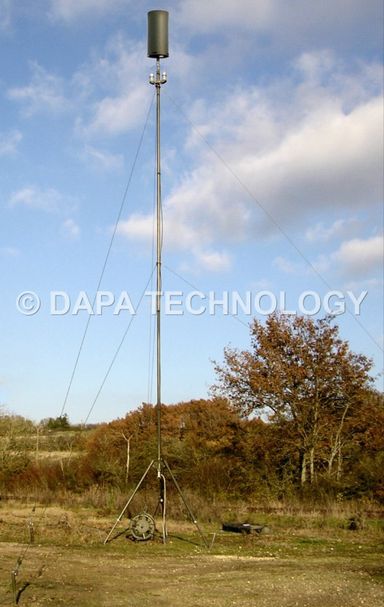

Ce type de mât (modèle breveté) équipé d'une poutre en aluminium ou en résine armée a été adopté pour les faisceaux Hertziens du Réseau Intégré de Transmissions Automatiques (RITA) de l'Armée de Terre.
Il est d'une mise en œuvre simple et rapide, ne nécessite aucune source d'énergie et supporte dans des conditions d'environnement très sévères les aériens du Faisceau Hertzien Modulaire.

PRINCIPALES CARACTERISTIQUES :

- Hauteur : 17 mètres
- Rotation : 360°
- Rayon de piquetage : 12 mètres
- Charge utile en tête de mât : 60 Kg (avec excentration de 20 cm)
- Poids total de l'Unité collective : 200 Kg - Volume : 620 dm3 (réparti en 7 colis et 12 tubes)
- Transportable sur courte distance et mise en œuvre par 2 personnes en moins de 3 heures
- Fonctionnement sans précaution particulière (entre -40° et +60°)
- Traitement anti-corrosion (brouillard salin)
- Levage par vent de 80 Km/heure et tenue en station par vent de 120 Km/heure.

MAT TELESCOPIQUE A MANIVELLE
REF : 100 367 036


MAT TELESCOPIQUE A MANIVELLE REF : 100 367 036

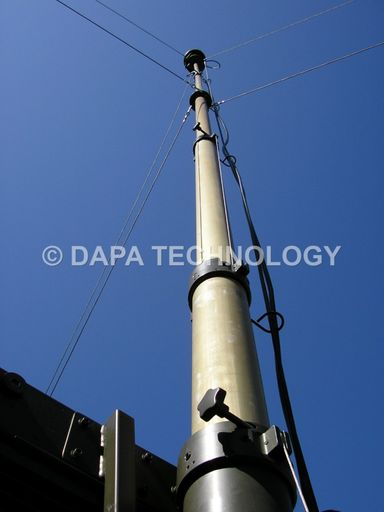

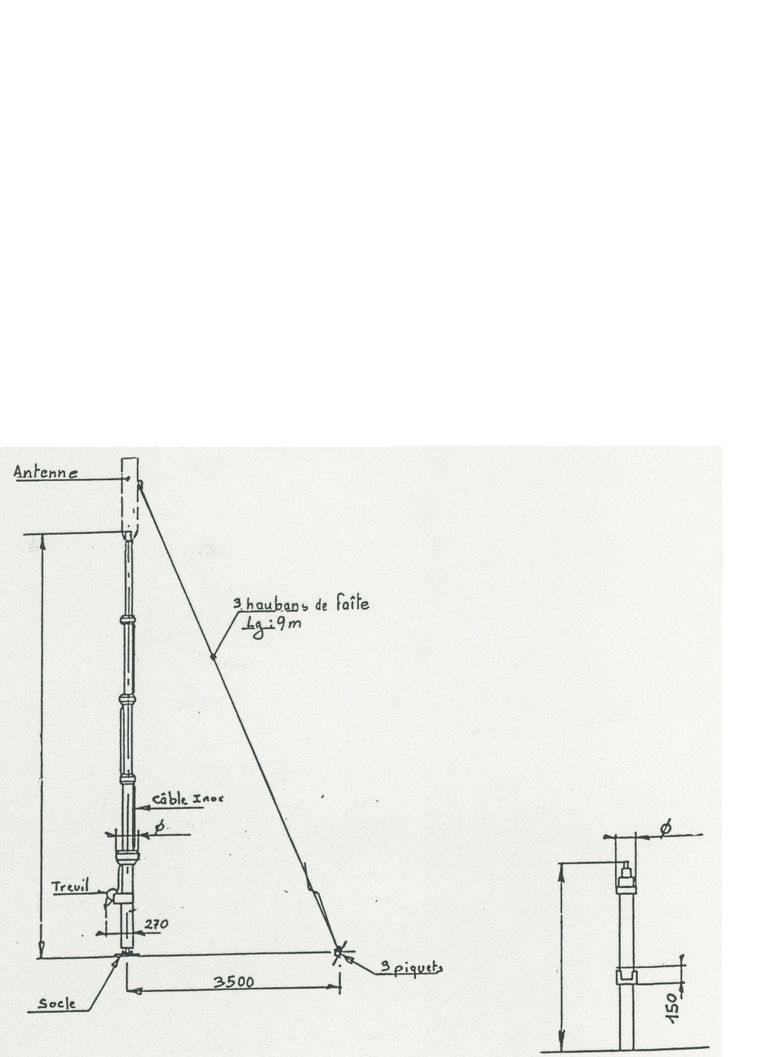

Ce mât télescopique est réalisé en tube en alliage léger. Il permet la mise en oeuvre rapide d'une charge d'environ 20 Kg (prise au vent 0,50m²) avec 3 jeux de 4 haubans.
Il est composé de 5 tubes coulissants rainurés et entrainés par un câble en acier inoxydable.
Le déploiement du mât d'effectue en enroulant le câble sur un treuil à frein automatique.
Systèmes d'adaptation au sol ou sur véhicule sur demande.

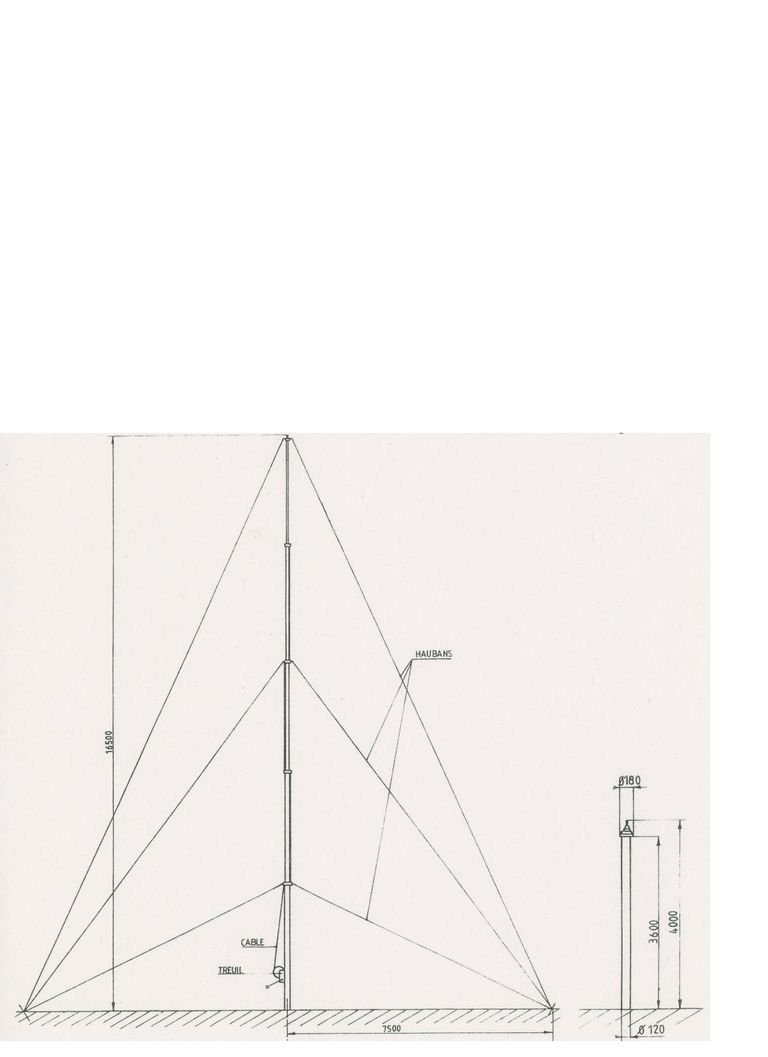

PRINCIPALES CARACTERISTIQUES  :

- Hauteur repliée : 4 mètres
- Hauteur dépliée : 16,50 mètres
- Diamètre tube de base : 120 mm
- Diamètre tube au sommet : 50 mm
- Nombre de tubes : 5
- Masse : 52 Kg

MAT TELESCOPIQUE A MANIVELLE
REF : 100 446 042

MAT TELESCOPIQUE A MANIVELLE REF : 100 446 042

Ce mât télescopique est réalisé en tube en alliage léger.
Il permet la mise en œuvre rapide d'une charge d'environ 10 Kg (prise au vent 0,20m² sans hauban, vent maximum 60 Km/h)
Avec haubans : charge 25 Kg surface 0,4 m², vent 120 Km/h.
Il est composé de 4 tubes coulissants rainurés et entrainés par un câble en acier inoxydable.
Blocage par collier de serrage sur chaque section.
Le déploiement du mât d'effectue en enroulant le câble sur un treuil à frein automatique.
Systèmes d'adaptation au sol ou sur véhicule sur demande.

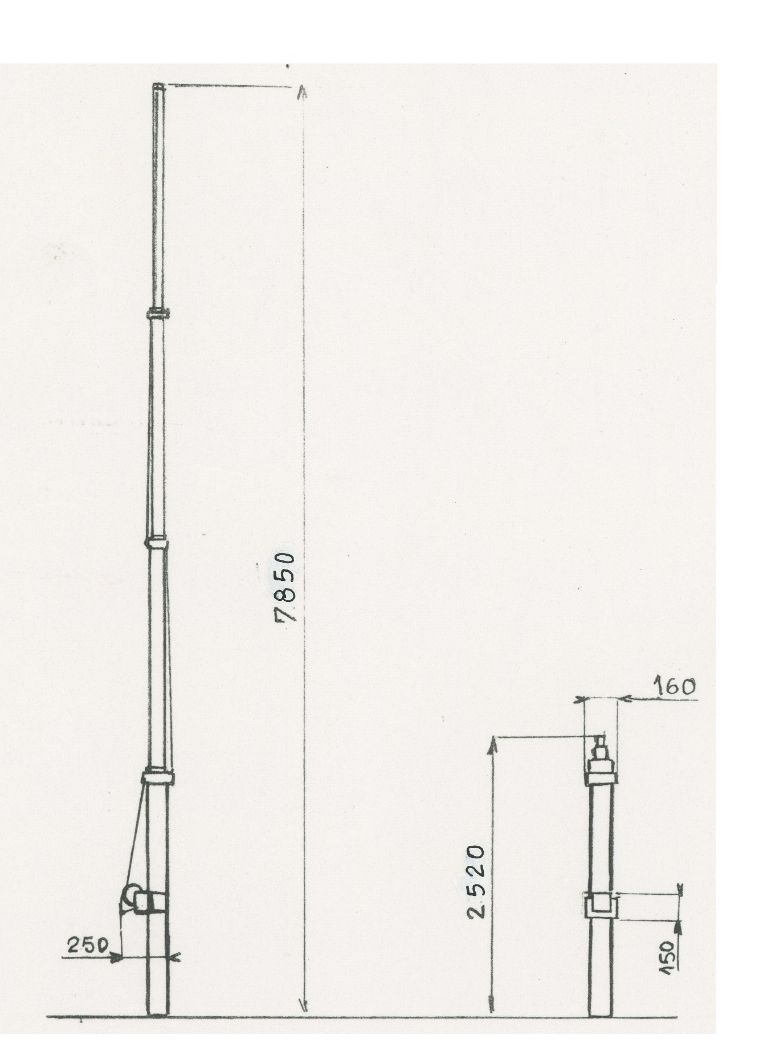

PRINCIPALES CARACTERISTIQUES :

- Hauteur repliée : 2,52 mètres
- Hauteur dépliée : 7,85 mètres
- Diamètre tube de base : 100 mm
- Diamètre tube au sommet : 50 mm
- Nombre de tubes : 4 - Masse : 25 Kg

MAT TELESCOPIQUE A MANIVELLE
REF : 100 623043

MAT TELESCOPIQUE A MANIVELLE REF : 100 623043

Ce mât télescopique est réalisé en tube en alliage léger.
Il permet la mise en œuvre rapide d'une charge d'environ 25 Kg (prise au vent 0,20m² sans hauban, vent maximum 60 Km/h)
Avec haubans : charge 30 Kg surface 0,4 m², vent 120 Km/h.
Il est composé de 4 tubes coulissants rainurés et entrainés par un câble en acier inoxydable.
Blocage par collier de serrage sur chaque section.
Le déploiement du mât d'effectue en enroulant le câble sur un treuil à frein automatique.
Systèmes d'adaptation au sol ou sur véhicule sur demande.

PRINCIPALES CARACTERISTIQUES :

- Hauteur repliée : 2 mètres
- Hauteur dépliée : 10,208 mètres
- Diamètre tube de base : 120 mm
- Diamètre tube au sommet : 50 mm
- Nombre de tubes : 5

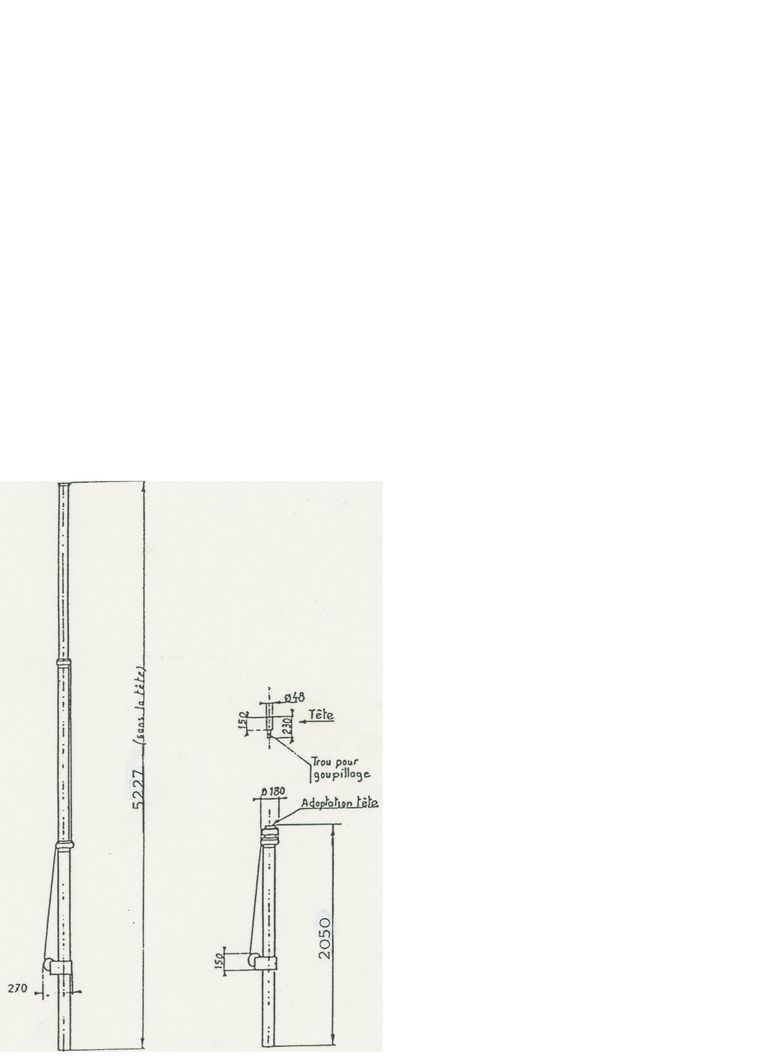

MAT TELESCOPIQUE A MANIVELLE TMJ5-30
REF : 145459044

MAT TELESCOPIQUE A MANIVELLE REF : 100 623043

Ce mât télescopique est réalisé en tube en alliage léger.
Il permet la mise en œuvre rapide d'une charge d'environ 30 Kg (prise au vent 0,20m² sans hauban, vent maximum 60 Km/h)
Il est composé de 3 tubes coulissants rainurés et entrainés par un câble en acier inoxydable.
Blocage par collier de serrage sur chaque section.
Le déploiement du mât d'effectue en enroulant le câble sur un treuil à frein automatique.
Systèmes d'adaptation au sol ou sur véhicule sur demande.

PRINCIPALES CARACTERISTIQUES :

- Hauteur repliée : 2.05 mètres
- Hauteur dépliée : 5,22 mètres
- Diamètre tube de base : 120 mm
- Diamètre tube au sommet : 80 mm
- Nombre de tubes : 3
- Masse : 30 Kg

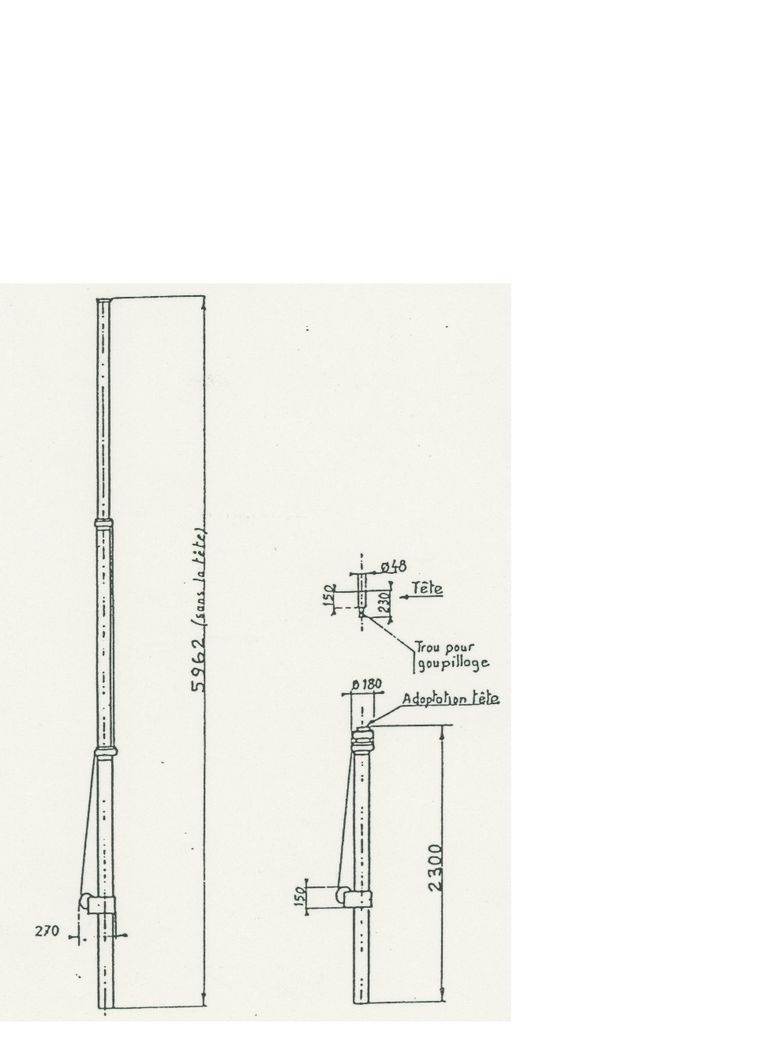

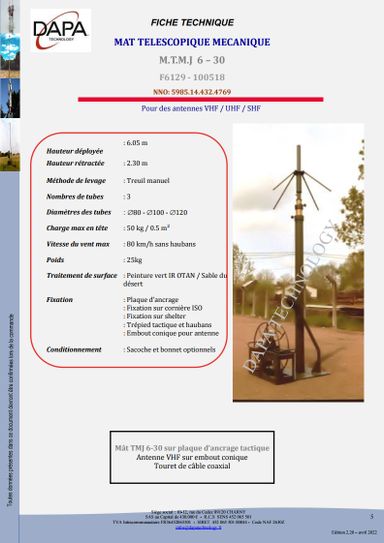

MAT TELESCOPIQUE A MANIVELLE TMJ6-30
REF : 100 518 041

MAT TELESCOPIQUE A MANIVELLE TMJ6-30
REF : 100 518 041

Ce mât télescopique est réalisé en tube en alliage léger.
Il permet la mise en œuvre rapide d'une charge d'environ 30 Kg (prise au vent 0,20m² sans hauban, vent maximum 60 Km/h)
Il est composé de 3 tubes coulissants rainurés et entrainés par un câble en acier inoxydable.
Blocage par collier de serrage sur chaque section.
Le déploiement du mât d'effectue en enroulant le câble sur un treuil à frein automatique.
Systèmes d'adaptation au sol ou sur véhicule sur demande.

PRINCIPALES CARACTERISTIQUES :

- Hauteur repliée : 2.30 mètres
- Hauteur dépliée : 5,96 mètres
- Diamètre tube de base : 120 mm
- Diamètre tube au sommet : 80 mm
- Nombre de tubes : 3
 - Masse : 33 Kg

EMBASE BASCULANTE ET ROTATIVE POUR MATS TELESCOPIQUES REF : 111025

Cette embase en alliage léger adaptable sur tous les modèles de mâts permet d'effectuer une rotation de 360° avec blocage à la position désirée.
Une articulation permet également d'incliner le mât en position horizontale.
L'ensemble est solidaire d'une plaque permettant l'ancrage de l'embase.
Masse de l'embase : 10 kg
Protection : Surtec 650 et ou peinture à la demande


...

AUTRES ACCESSOIRES POUR MÂTS

- ARRACHE PIQUET ANCRAGE 406620
- ARRACHE PIQUET DE HAUBANAGE 406668
- BROCHE 403114
- CERCEAU ATTACHE HAUBAN 42300 NNO : 5985 14 215 2708
- COLLERETTTE DE HAUBANAGE 403113
- COLLIER GUIDE CABLE 403148
- CORDE DE TRACAGE 403239
- DISPOSITIF ARRIMAGE SUR COIN ISO 406055
- GUIDE OPERATEUR 403163
- HAUBAN 406020
- HAUBAN EQUIPE 403266
- JEUX DE 3 RALLONGES DE HAUBANS SUPERIEURS 403722
- KIT HAUBANAGE 403998
- MANCHE ARRACHE PIQUET HAUBANAGE 131765
- MASSETTE 502338
- PIQUET A VRILLE 406023
- PIQUET D'ANCRAGE 403265
- PIQUET DE HAUBANAGE 406644
- PIQUET DE TERRE & TRESSE DE MASSE 403149
- PLAQUE OU DRISSE DE CONTRE PIQUETAGE 406618
- RALLONGE DE HAUBAN 403724
- SACOCHE DE CONDITIONNEMENT PIEDS & TUBES 403384
- SACOCHE DE CONDITIONNEMENT TETE DE MAT EQUIPEE 406493
- SACOCHE DE CONDITIONNEMENT ACCESSOIRES 403382
- TETE DE FRAPPE 406667
- TETE DE MAT MJT EQUIPEE 403380

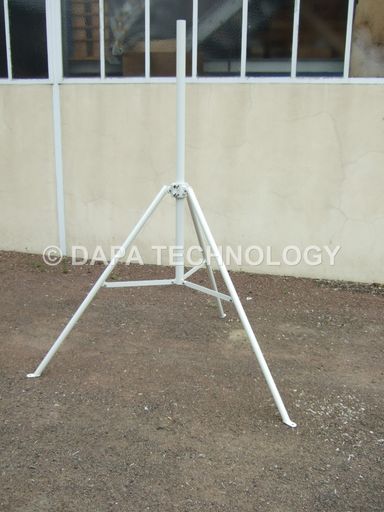

- TREPIED TACTIQUE REGLABLE 406666
- TUBE DE MAT STANDARD 403107
- TUBE DE MAT SUPERIEUR EQUIPE 403381
- TUBE EQUIPE EQUIPOTENTIALITE 403167
- SABOT DE LEVAGE 403632
- SANGLE DE LEVAGE EQUIPEE 403269
- . . .
