. SUPPORT FIXATION-PASSAGE DE CLOISON-SPECIFIQUES

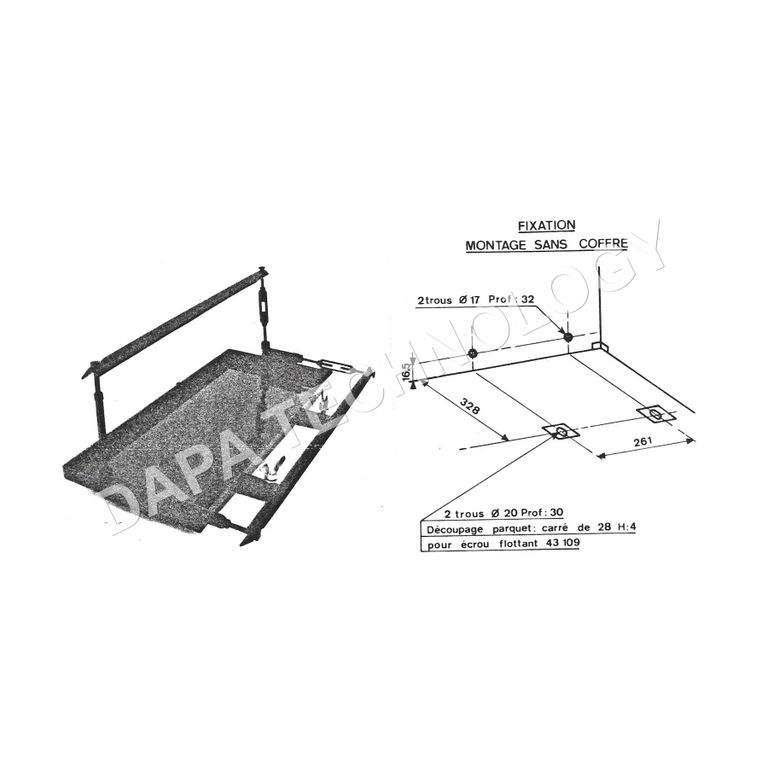

CHARIOT A BATTERIE Réf. 203 - 310500
DESCRIPTION
Ce chariot permet le montage de 4 batteries 2 HN ou 2 batteries 6 TN ou 1 batterie 12 R 27.
Dimensions :
- LONG HORS TOUT : 601 mm.
- LARG HORS TOUT : 384 mm.
- HAUT. HORS TOUT BATTERIE MONTEE : 300 mm.
Poids : 5,4 Kg.
Protection :
- Peinture noire anti-acide
- Vernis haute résistance
Montage avec coffre :
- Droit réf. 10 431 ou 310 700
- Gauche réf. 10 432 ou 310 720

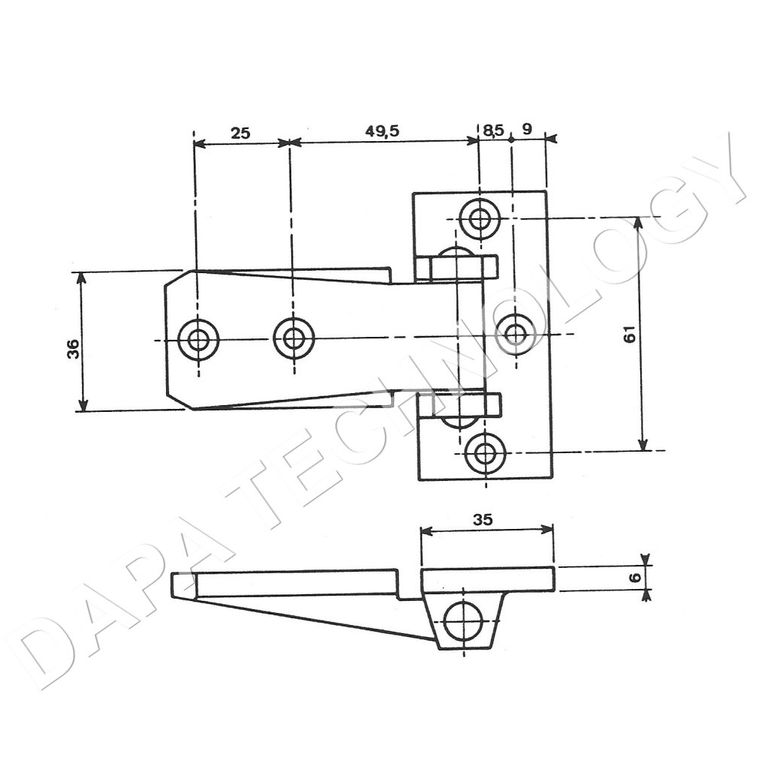

CHARNIERE PORTE Réf. 46200
Dimensions :
- LONG HORS TOUT : 101 mm.
- LARG HORS TOUT : 75 mm.
- LARG HORS TOUT : 21 mm.

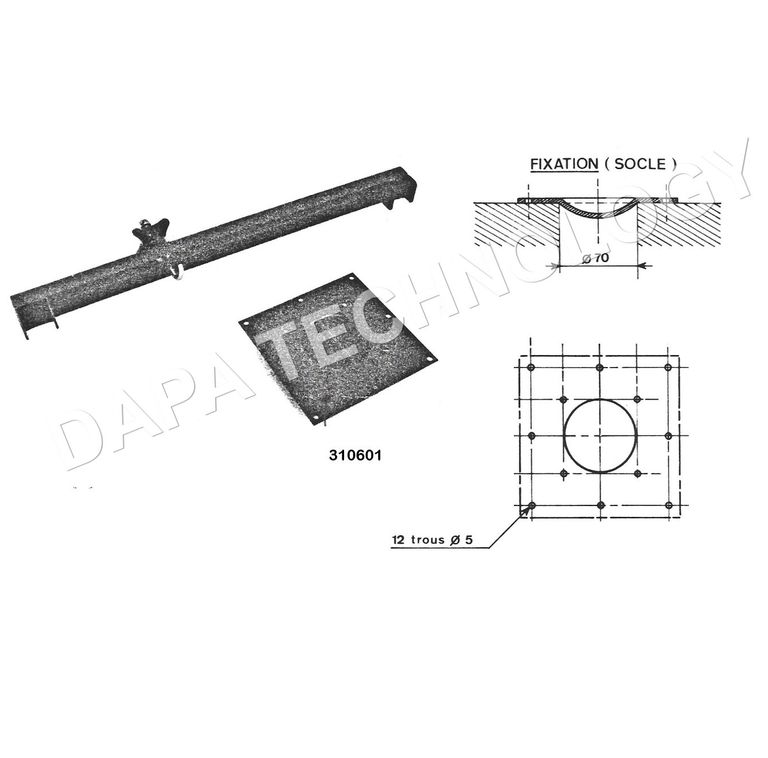

DISPOSITIF DE FIXATION AU PLANCHER POUR SIEGE MV9B - Réf 310600
Description
Ce dispositif permet la fixation de la chaise MV9B par plaquage au plancher à l'aide de la traverse.
Dimensions :
- TRAVERSE
- LONG HORS TOUT : 496 mm.
- LARG HORS TOUT : 35 mm.
- HAUT. HORS TOUT : 115 mm.
- SOCLE
- LONG HORS TOUT : 140 mm.
- LARG HORS TOUT : 140 mm.
- HAUT. HORS TOUT : 24 mm.
Poids : 1,25 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5
DISPOSITIF DE FIXATION AU PLANCHER POUR TABOURET MV10A - Réf 46129 & 310920 - 5805 14 298 3274
Description
Ce dispositif permet la fixation du tabouret MV10A par plaquage au plancher à l'aide de la traverse.
Dimensions :
- TRAVERSE
- LONG HORS TOUT : 340 mm.
- LARG HORS TOUT : 35 mm.
- HAUT. HORS TOUT : 115 mm.
- SOCLE
- LONG HORS TOUT : 140 mm.
- LARG HORS TOUT : 140 mm.
- HAUT. HORS TOUT : 24 mm.
Poids : 1,10 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5

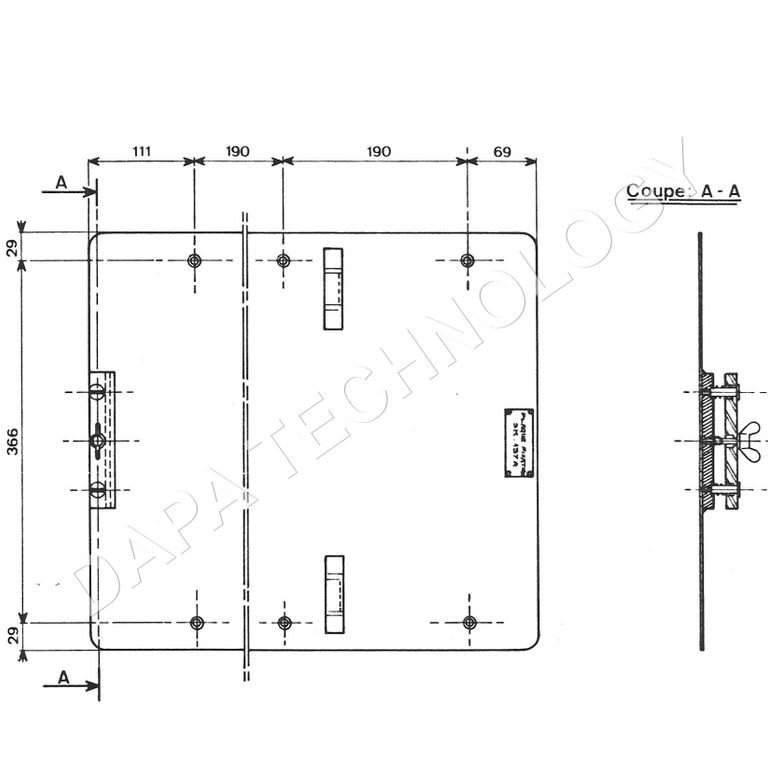

PLAQUE DE FIXATION POUR TELEIMPRIMEUR - Réf 110.249 - 5975 14 330 9905
Description
Cette plaque permet le montage du téléimprimeur AI5B en installation mobile et le verrouillage par vis paillon à l'avant et pontet sur l'arrière.
Dimensions :
- LONG HORS TOUT : 560 mm.
- LARG HORS TOUT : 424 mm.
- HAUT. HORS TOUT : 163 mm.
Poids : 4,9 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5

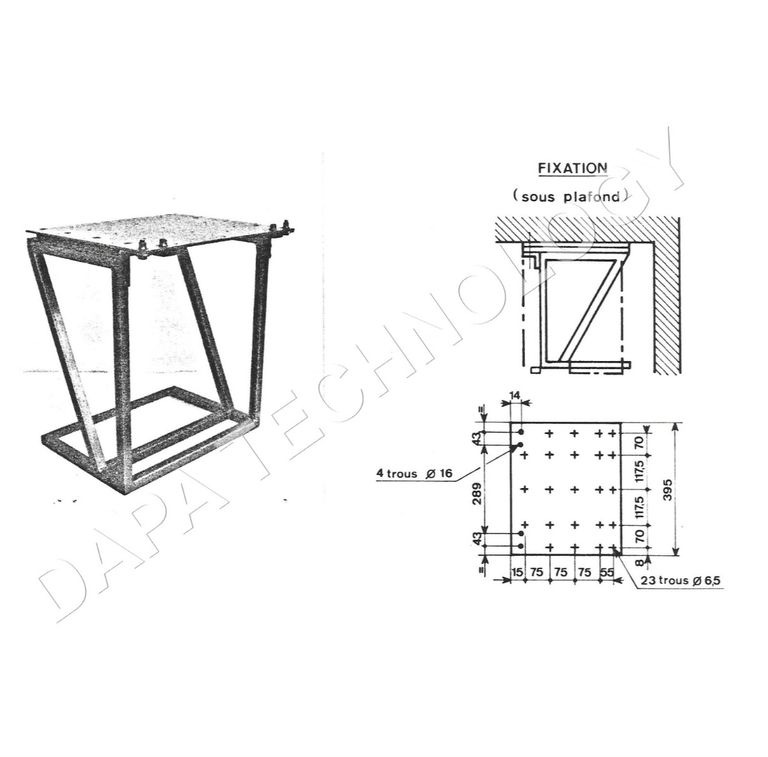

SUPPORT CLIMATISEUR - Réf 310660
Description
Ce support permet la fixation d'un climatisseur AIRWELL type W15-S/DN.
Dimensions :
- LONG HORS TOUT : 460 mm.
- LARG HORS TOUT : 395 mm.
- PROF CHASSIS RENTRE. : 331 mm.
- PROF CHASSIS SORTI : 531 mm.
Poids : 9,5 Kg.
Protection :
-Phosphatation
-Peinture gris alu martelé

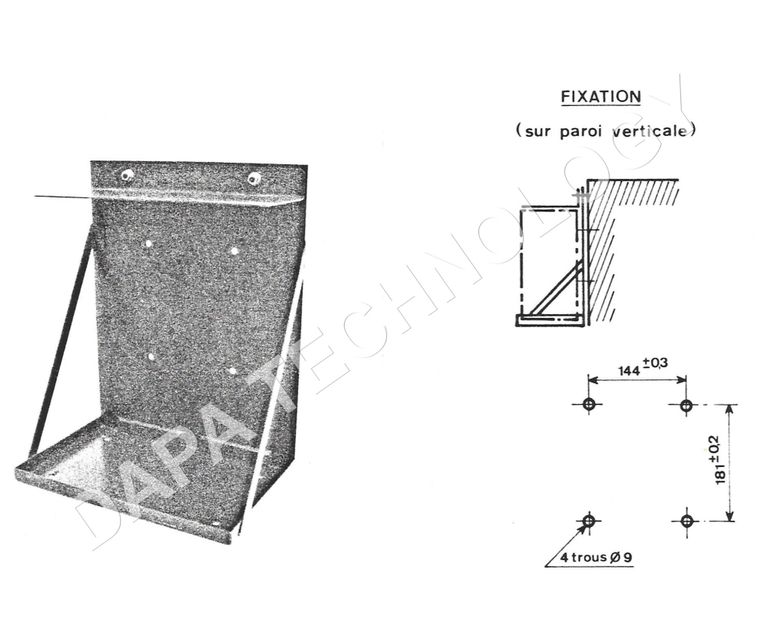

SUPPORT CONDENSATEUR - Réf 310610
Description
Ce support permet la fixation de la partie du condensateur du climatiseur AIRWELL W 15-S/DN.
La protection du condensateur est assurée par une grille Réf. 311820.
Dimensions :
- HAUT. HORS TOUT : 450 mm.
- LARG. HORS TOUT : 360 mm.
- PROF. HORS TOUT : 228 mm.
Poids : 6,75 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5

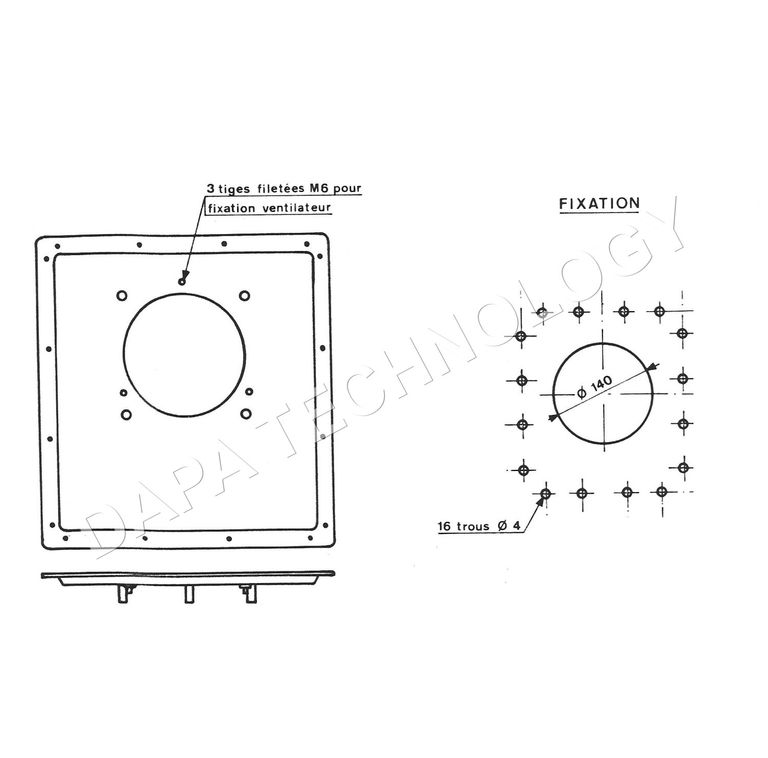

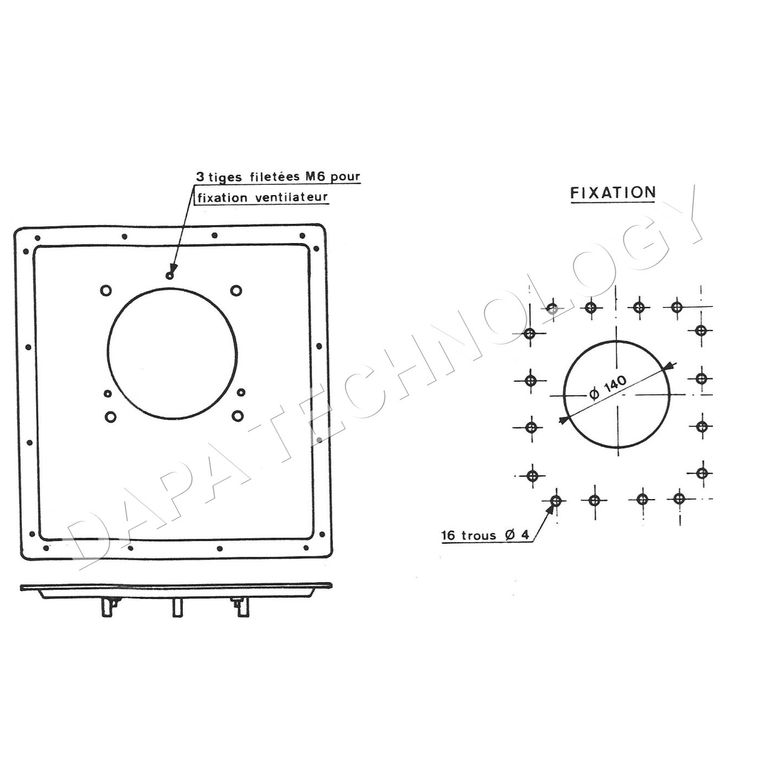

SUPPORT DE VENTILATEUR - Réf 10636
Description
Ce support permet la fixation d'un ventilateur 11HP 140 86 AB O2 et d'un filtre à air 5 plaques 20703 ou 30015, soit d'un filtre à air 20 plaques 20704 ou 30016.
Dimensions :
- PROF. HORS TOUT : 27 mm.
- LARG. : 332 mm.
- HAUT. : 347 mm.
Poids : 1,8 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5

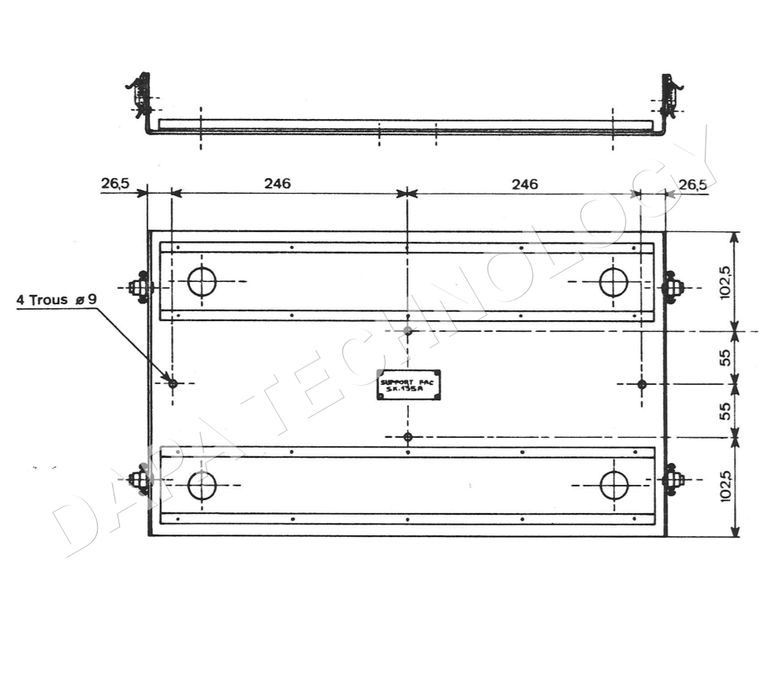

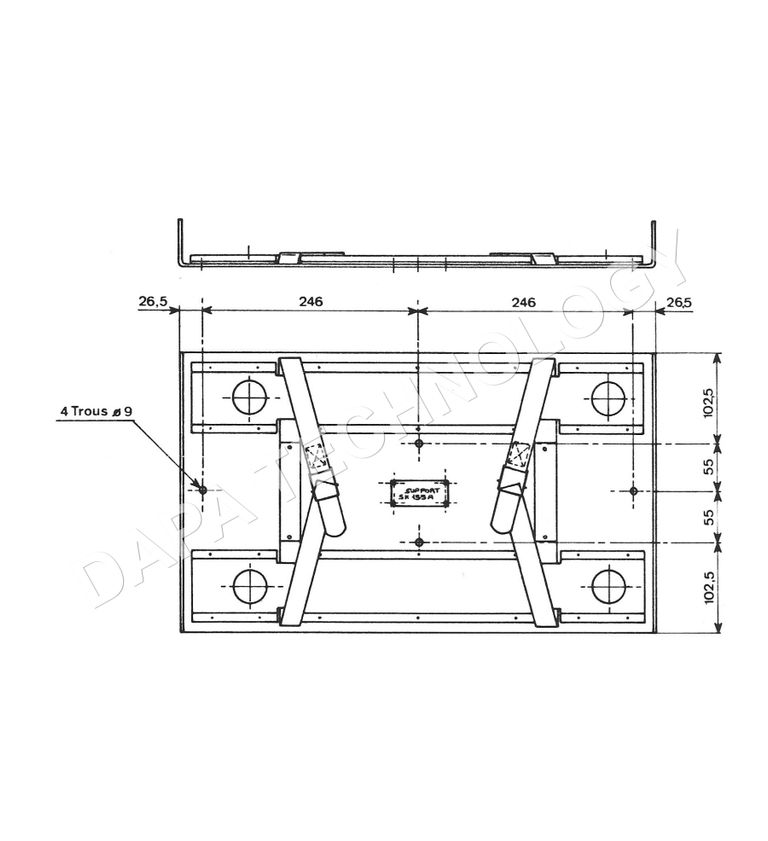

SUPPORT DE F.A.C SIMILE - Réf 120303
Description
Ce support permet le montage du FAC SIMILE TF - TF 2C en installations mobiles et le verrouillage du FAC sur son support SK-135 A par 4 grenouillères.
Dimensions :
- PROF. HORS TOUT : 570 mm.
- LARG. HORS TOUT : 315 mm.
- HAUT. : 65 mm.
Poids : 5,8 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5
SUPPORT DE LR-98A - Réf 120370
Description
Ce support permet le stockage du lot de rechange LR-98A en installations mobiles et le verrouillage par sangles.
Dimensions :
- PROF. HORS TOUT : 545 mm.
- LARG. HORS TOUT : 315 mm.
- HAUT. : 52 mm.
Poids : 5,4 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5
SUPPORT DE TX-20A - Réf 120313 - N° 5975 14 330 9903
Description
Ce support permet le montage du transmetteur automatique TX-20A en installation mobile.
Dimensions :
- PROF. HORS TOUT : 520 mm.
- LARG. HORS TOUT : 224 mm.
- HAUT. : 31 mm.
Poids : 3 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5

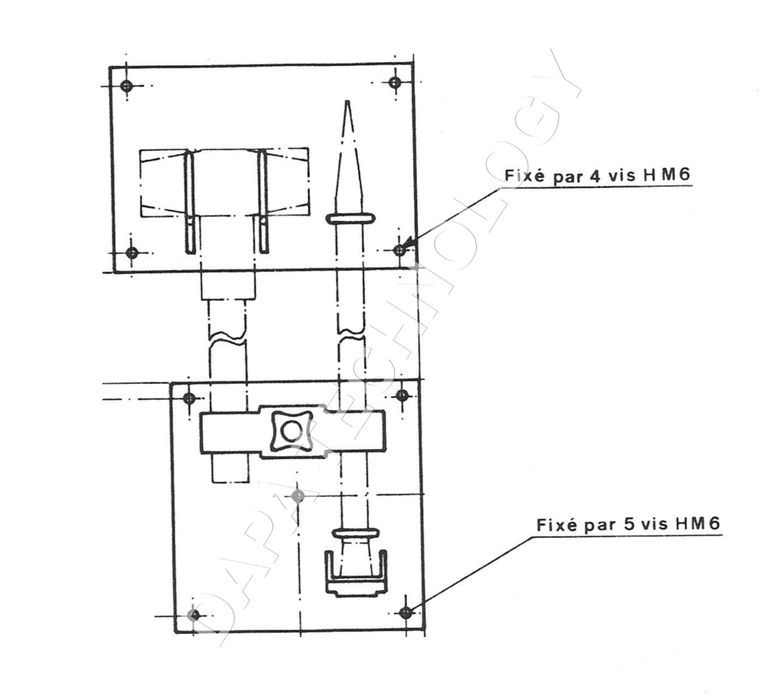

SUPPORT DE MASSE ET PIQUET - Réf 46092 - N° 5975 14 353 6311
Description
Ce support permet la fixation de la masse réf. 20500 et du piquet réf. 40139.
Dimensions :
- LONG. HORS TOUT : 1025 mm.
- LARG. HORS TOUT : 280 mm.
- HAUT. : 90 mm.
Poids : 3,5 Kg.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5

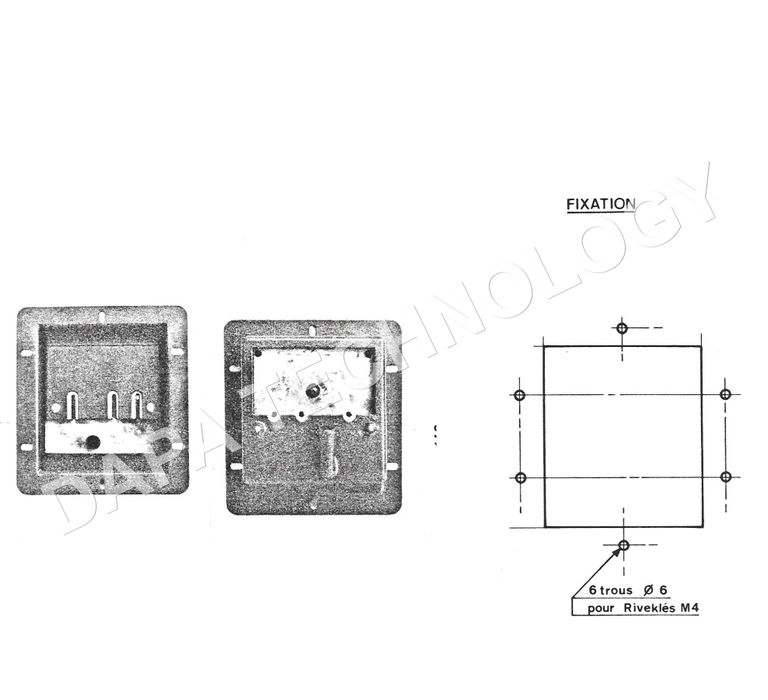

PASSAGE DE CLOISON - Réf. 310440
Description
Ce passage cloison assure l'étanchéité du cadre tout en permettant la liaison condensateur - climatiseur du conditionneur d'air AIRWELL type W 13-S/DN et l'évacuation de l'eau de condensation par tube.
Dimensions :
- HAUT. HORS TOUT : 146 mm.
- LARG. HORS TOUT : 160 mm.
- PROF. HORS TOUT : 65 mm.
Poids : 900g.
Protection :
- 1 couche primaire au chromate de zinc
- 2 couches de peinture vert IS OTAN C 24 X 5
