. ANTENNES BRINS
EMISSION - RECEPTION
- 250 ou AN224A
Composé de 8 brins métalliques - Longueur totale 2452 mm - Fréquence 26-72 MHz -- Impédance 50Ω -- T.O.S. inférieur à 2,5 -- Recevant embase AB 129 modifiée -- Longueur 200 mm -- Utilisé sur poste TRPP13 -- Diam 9,525 pas 1,058 -- Diam M10
- AN131 Fr
Composé de 8 brins métalliques - Longueur totale 3250 mm - Fréquence 40-48 MHz -- Impédance 50Ω -- T.O.S. inférieur à 2,5 -- Recevant embase AB 129 -- Longueur 200 mm -- Utilisé sur poste SCR300 Fr -- Diam 9,525 pas 1,058
- AT271 Prc
Composé de 7 brins métalliques - Longueur totale 2862 mm - Fréquence 38-55 MHz -- Impédance 50Ω -- T.O.S. inférieur à 2,5 -- Recevant embase AB 129 -- Longueur 200 mm -- Utilisé sur poste AN-PRC-10 -- Diam 9,525 pas 1,058
- A3B125
Composé de 3 brins métalliques - Longueur totale 1255 mm - Fréquence 3-24 MHz -- Impédance 50Ω -- T.O.S. inférieur à 2,5 -- Utilisé sur poste TRC471 -- Adaptateur Diam S.I

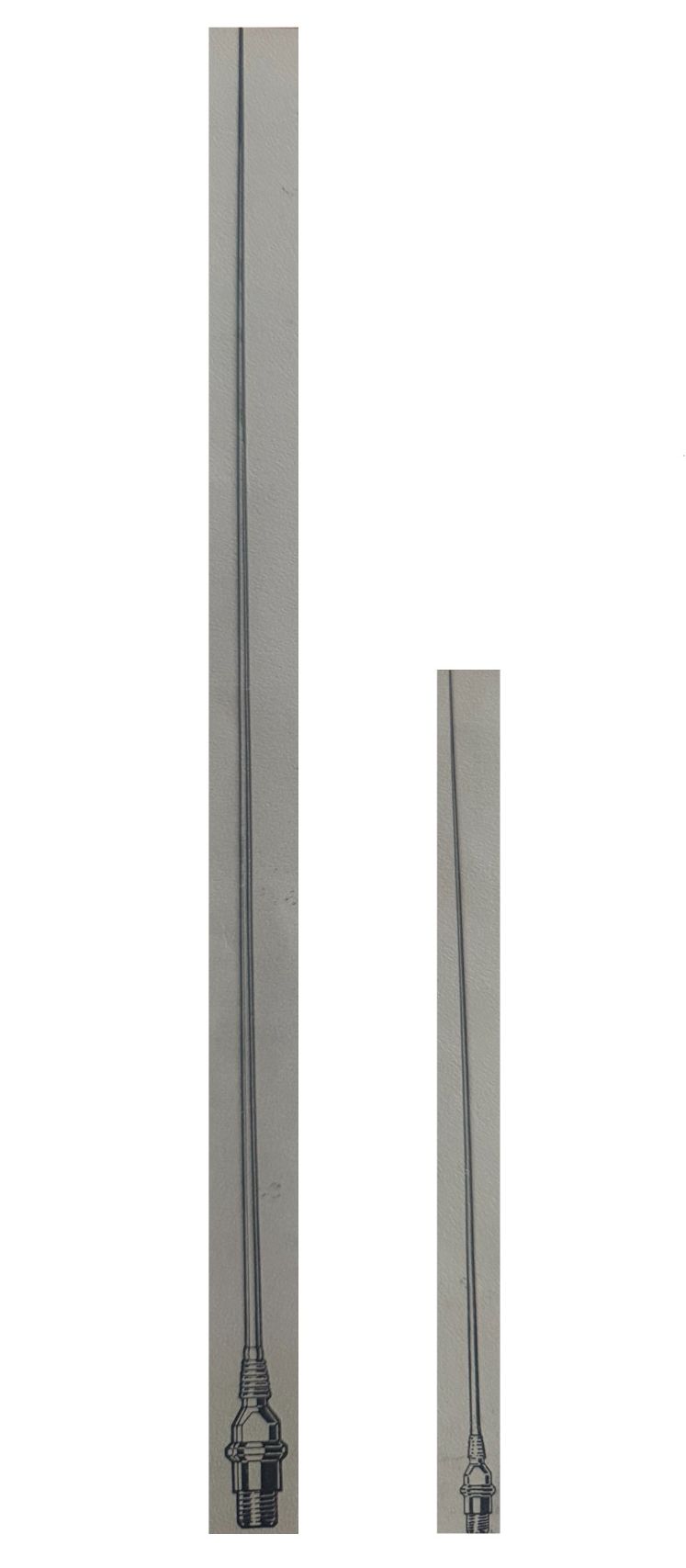

. ANTENNES EN FIBRE DE VERRE
Ces antennes présentent les avantages suivants : résistance à la corrosion, légèreté et grande flexibilité.
- AN 232
Antenne émettrice réceptrice
-- Longueur : 1385 mm
-- Fréquence : 30-70 MHz
-- Impédance : 50Ω
-- TOS inférieur à 2
-- 1/4 d'onde
-- Embase filetée Diam 14,28 pas 1,411
- AN 230
Antenne Homing réceptrice
-- Longueur : 610 mm
-- Bande passante : 24 à 51 MHz
-- Impédance : 50Ω
-- TOS inférieur à 2
-- 1/4 d'onde
-- Embase filetée Diam 7,938 pas 1,058
